無線電核心板設計原理圖：501-基于TMS320C6670的軟件無線電核心板

已有 381 次閱讀2023-8-17 10:50 | TMS320C6670, TMS320C6670核心板, 浮點運算, 高速信號處理, 軟件無線電

基于TMS320C6670的軟件無線電核心板
一、板卡概述

      北京太速科技自主研發的TMS320C6670核心板，采用TI KeyStone系列的四核定點/浮點DSP TMS320C6670作主處理器。板卡引出處理器的全部信號引腳，便于客戶二次開發，降低了硬件的開發難度和時間成本。板卡滿足工業級環境應用。

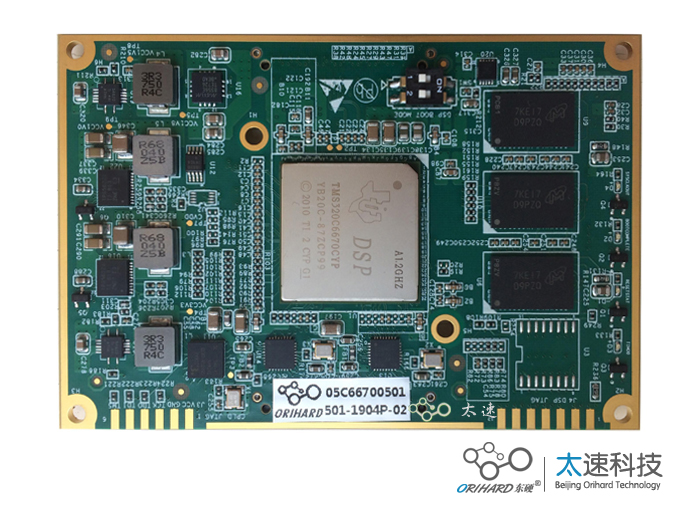

圖 1：核心板照片





  圖 2：核心板結構框圖

二、硬件參數

處理器

TI 四核處理器 TMS320C6670，支持定點、浮點運算， 單主頻1.2GHz

DDR3

MT41K256M16JT-125，256M x 64bit = 2GB

ROM

SPI Flash 16MB

EEPROM

1Mbit

傳感器

18B20，單總線

LED

x3 DSP狀態指示，x1用戶可編程

連接器

2x 100pin高速B2B連接器，間距0.5mm，合高5.0mm，信號速率高可達10GBaud

仿真器接口

1x14Pin Rev B JTAG接口，間距2.54mm

啟動方式

2位撥碼開關的第1位

復位方式

CPLD控制

高速接口

SRIO x 4@Per Lane 5Gbps

PCIe x 2@Per Lane 5Gbps  （軟件暫不支持）

Hyperlink x 4@Per Lane 12.5Gbps （軟件暫不支持）

SGMII x2

低速接口

GPIO x16

UART x1

SPI x1

IIC x1

三、物理特性

•  工作溫度：商業級 0℃ ~ +55℃，工業級-40℃~+85℃

•  工作濕度：10%～80%

四、供電要求

•  單電源供電，整板功耗：10W

•  電壓：DC +12V， 1.5A

•  紋波：≤10%

五、應用領域

•  高速信號處理

•  軟件無線電

六、機械尺寸

PCB尺寸

100mm*68mm

固定安裝孔數量

4個

散熱器安裝孔數量

2個
