PWM調光芯片是一種常用于LED調光控制的芯片，其工作原理如下：

脈沖寬度調制（PWM）：PWM是一種調制技術，通過改變信號的脈沖寬度來控制輸出信號的平均功率。在PWM調光中，芯片會以一定的頻率產生一系列的脈沖信號，脈沖的寬度（高電平持續時間）決定了LED的亮度。

控制邏輯：PWM調光芯片內部會包含一個控制邏輯單元，用于接收控制信號并生成PWM信號。控制信號可以來自外部控制器、傳感器或其他輸入源。

輸出驅動：PWM調光芯片還會包含一個輸出驅動電路，用于將PWM信號轉換為L(zhǎng)ED所需的電流或電壓。輸出驅動電路根據PWM信號的高低電平來控制LED的通斷狀態，從而實現LED的調光效果。

通過不斷調整PWM信號的寬度，PWM調光芯片可以實現對LED燈的亮度精確控制。這種調光方式具有高效、精確、可靠的特點，被廣泛應用于LED照明、顯示屏等領域。

惠海H5112C是一款帶PWM高輝度調光的恒流芯片，廣泛應用于各種調光場景。

1.產品描述

H5112C是一款外圍電路簡單的多功能平均電流型LED恒流驅動器，適用于5-90V電壓范圍的非隔離式大功率恒流LED驅動領域。芯片采用了平均電流模式控制，輸出電流精度在±3％；輸出電流對輸入輸出電壓以及電感不敏感；芯片內部集成了環路補償，外圍電路更加簡潔可靠。

此外PWM端口支持超小占空比的PWM調光，可響應小于60ns的PWM脈寬波形，PWM端口為高電平，芯片正常工作，為低電平芯片輸出關閉。

H5112C采用SOP-8封裝。

2. 產品特征

l 內置100V高壓MOS

l 寬壓5V-90V輸入范圍

l 平均電流工作模式

l 輸出電流最大可調1.2A(根據散熱條件)

l 轉換效率最高可達95%

l 輸出電流精度±3%

l 支持PWM調光

l 最大工作頻率1MHz

l 最大調光頻率25KHz

l 調光深度可達0.1%

l 可做多路共陽極輸出，抗干擾強

l 帶過熱保護功能

l 帶輸出短路保護功能

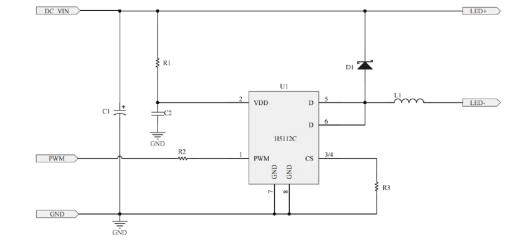

3. 典型應用

l 智能調光照明

l 電瓶車照明，汽車照明

l LCD背光驅動及洗墻燈

l 景觀LED點光源

l 商業照明

l 建筑照明

l 強光手電筒，警示燈

l MR-16LED燈
