DCDC降壓恒壓芯片有哪些？
DCDC降壓恒壓芯片，通常稱為降壓型或Buck轉換器，其基本工作原理是通過開關元件（通常是一個MOSFET）對輸入電壓進行高頻開關，再通過一個低通濾波器（由電感和電容組成）將開關產生的脈沖電壓轉換成穩定的直流輸出電壓。
下面是降壓轉換器工作原理的簡化步驟：
1. 開關控制：在控制芯片的驅動下，開關元件（MOSFET）周期性地通斷。當開關閉合時，輸入電壓直接施加在電感上，電感儲存能量，電流開始增加。2. 儲能：電感在開關元件導通期間儲能，其能量與電流的增加成正比。此時負載通過電感和輸出電容得到供電，電容開始放電以維持輸出電壓。3. 反饋控制：輸出電壓通過一個反饋網絡送回控制芯片，用于與參考電壓比較。控制芯片據此調整開關的占空比（即導通和斷開的時間比例），以穩定輸出電壓。4. 占空比調整：占空比是影響輸出電壓的重要參數。在負載變化或輸入電壓波動時，通過調整占空比可以保證輸出電壓的穩定。惠海H6225H是一款降壓恒壓芯片，支持48V 60V 72V 80V 100V 轉3.3V 5V 12V等電壓。外圍簡單，內置MOS管。
產品描述

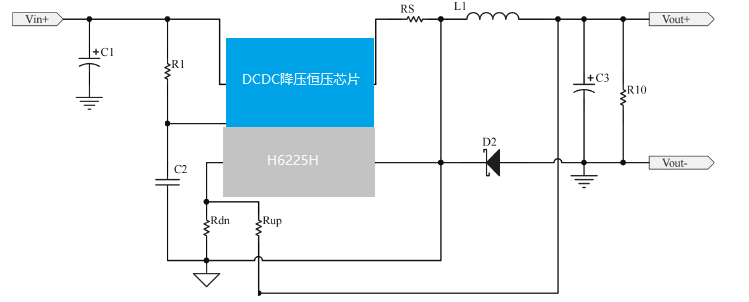

H6225H是一種內置100V耐壓MOS，支持輸入高達90V的高壓降壓開關控制器，可以向負載提供2A的連續電流。H6225H支持輸出恒定電壓，可以通過調節VFB采樣電阻來設置輸出電壓，同時支持最大電流限制，可以通過修改CS采樣電阻來設置輸出電流最大值。典型開關頻率為130KHz，設計有最小開關頻率5KHz，可以確保良好的輸出動態響應。在輕型負載下，H6225H將進入PWM+PFM模式，以獲得較高的轉換效率。
H6225H集成軟啟動，可大幅度減弱輸入打火時產生浪涌對芯片的損壞，同時集成熱保護、輸出短路保護、輸出電流限制，提供可靠的容錯操作。H6225H集成了輸入線路電壓補償和高帶寬環路，以滿足±5%的輸出電壓精度。H6225H支持低輸出電壓應用，最低可帶到3.3V。
H6225H采用SOT89-5封裝。
產品特征
l 內置100V高壓MOS
l 寬壓8V-90V輸入范圍
l 支持輸出電壓最低可調至3.3V
l 支持最大2A的負載電流
l 轉換效率最高可達95%
l 輸出線損電壓補償
l 輸出電壓精度±5%
l 帶軟啟動功能(SS)
l 帶過流保護功能(OCP)
l 帶過熱保護功能(OTP)
l 帶輸出短路保護功能(SCP)
典型應用
l 模塊供電
l 小家電電源
l 小功率恒壓源
l 車載儀器儀表
