RF走線線寬

查看數: 10105 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-12-9 13:20

要求50Ω的阻抗，433MHz, 板材FR4，1.6mm的，銅箔厚度1OZ，請問如何計算走線線寬？

回復

pcbkey 發表于 2015-2-4 16:35:09

支持一下

star530 發表于 2011-1-7 22:48:02

PCB工廠的人給你計算就行了，他們會根據實際情況調整線寬的！

chenlong0119 發表于 2010-12-19 23:40:55

SI8000,可以算，還有很多軟件的啊，ADS也可以，。。。。

binggan8043 發表于 2010-12-18 22:04:07

叫PCB工廠的人給你計算就行了，他們會根據實際情況調整線寬的！

gsywm 發表于 2010-12-14 13:14:20

[quote]還沒算出來？
riverpeak 發表于 2010-12-14 00:06 [/quot

算出來了，折騰了幾天
最后還是用1mm的線寬。

riverpeak 發表于 2010-12-14 00:06:25

還沒算出來？

gsywm 發表于 2010-12-13 21:50:54

8.5mil的板厚？0.2mm?是FPC嗎？
riverpeak 發表于 2010-12-12 23:57

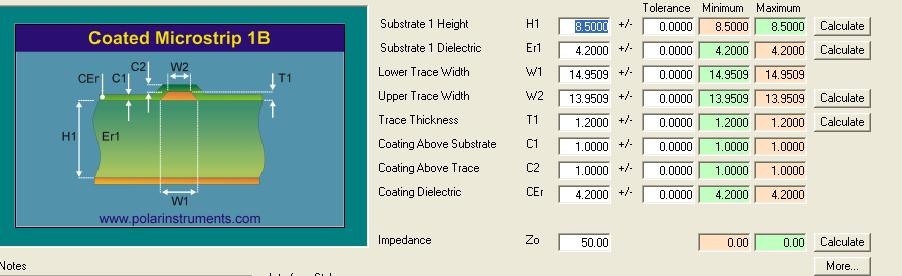

那個8.5mil 是這個軟件默認的值，我實際的pcb板是雙面的FR4 1.6mm的

riverpeak 發表于 2010-12-12 23:57:05

8.5mil的板厚？0.2mm?是FPC嗎？

gsywm 發表于 2010-12-12 17:18:34

100mil 不算離譜，你是雙面板只能這么做，H1是8.5，什么單位？
riverpeak 發表于 2010-12-11 12:04

是mil

riverpeak 發表于 2010-12-11 12:04:12

100mil 不算離譜，你是雙面板只能這么做，H1是8.5，什么單位？

cxt668 發表于 2010-12-10 08:50:15

這是PCB疊層問題，用SI8000或者用SI9000計算一下就OK了！

riverpeak 發表于 2010-12-9 13:20:06

請用SI8000計算，本論壇里有下載
計算阻抗，對參考地層有要求
