    光電耦合器件簡介。
    光電偶合器件（簡稱光耦）是把發光器件（如發光二極體）和光敏器件（如光敏三極管）組裝在一起，通過光線實現耦合構成電—光和光—電的轉換器件。光電耦合器分為很多種類，圖1所示為常用的三極管型光電耦合器原理圖。

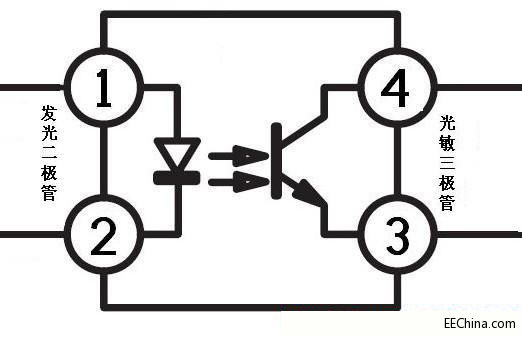

    圖一 最常用的光電耦合器之內部結構圖

    當電信號送入光電耦合器的輸入端時，發光二極體通過電流而發光，光敏元件受到光照后產生電流，CE導通；當輸入端無信號，發光二極體不亮，光敏三極管截止，CE不通。對于數位量，當輸入為低電平“0”時，光敏三極管截止，輸出為高電平“1”；當輸入為高電平“1”時，光敏三極管飽和導通，輸出為低電平“ 0”。若基極有引出線則可滿足溫度補償、檢測調制要求。這種光耦合器性能較好，價格便宜，因而應用廣泛。

    光電耦合器工作原理
    光電耦合器原理是在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。具體來講，光電耦合器原理就是輸入的電信號驅動發光二極管(LED)，使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。所以，它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件，可以大大增加計算機工作的可靠性。

    光電耦合器典型應用
    一、光電耦合器在電話保安裝置中應用：為了防止電話線路被并機竊用或電話機被盜用通話，可以利用光電耦合器來設計一個簡單實用的電話保安電路，其實隔電路所示。由VD1～VD4組成極性轉換電路。由于在將本保安器接入電話線路中時，不需要分清電話線路反饋電壓的極性，因此，使用該保安器可以給安裝帶來很大的方便。
    二、用光電耦合器代替音頻變壓器：在線性電路中，兩級放大器之間常用音頻變壓器作耦合。這種耦合的缺點是會在變壓器鐵芯片中損耗掉一部分功率，并可能造成某些失真。而如果選用光電耦合器來代替音頻變壓器就可以克服上述這些缺點。
    三、用作固體繼電器：光電耦合器是一種將發光二極管和光敏三極管組裝在一起的新穎光電器件，它采用光信號來傳遞信息，從而使電路的輸入與電氣上處于完全隔離的狀態，這種信息傳遞方式是所有采用變壓器和繼電器作隔離來進行信號傳遞的一般解決方案所不能相比的。由于光電耦合器具有可單向傳遞信息、通頻帶寬、寄生反饋小、消噪能力強、抗電磁干擾性能好等特點，因而無論在數字電路還是在模擬電路中均得到了越來越廣泛的應用。
    光電耦合器的常見型號一般有：EL3063、EL817S1B(TA)-F、EL817MC-F、EL817C-F等型號，在生產光電耦合器的廠家中，優勢尤為明顯的有：億光，東芝，三星，光寶等品牌。其中億光是國內最多廠家選擇的品牌，因為其性價比高，質量好。其中億光在國內也有一級代理商，其中銷售業績最好的是華南分區的一級代理商：廣州超毅電子有限公司，此公司于億光合作14年，多次獲得銷售冠軍。
