移動電源大電流充電方案IC詳解

發布時間：2015-10-10 15:35 發布者：zasem

　　移動電源作為智能手機的標配已經屢見不鮮了。款式，品種各式各樣。經過幾年時間的發展，從外觀到內在，對于移動電源人們的需求發生了新的變化。
　　大電流充電是根據人們對充電速度的需求而產生的。移動電源的充電電流從最初的500mA發展到現在的1A，2A甚至更大的充電電流，讓充電速度快了一倍不止，手機充電不在等待。

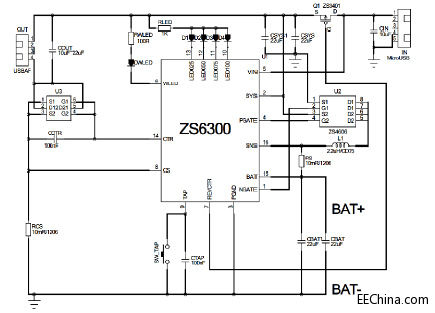

　　根據長時間的從業經驗，筆者以ZS6300移動電源大電流充電方案ic為例，詳解移動電源方案ic在大電流充電中所起的重要作用。

　　首先，大電流充電要保證的充電安全，安全是第一要務。ZS6300具有多重保護設計，包括負載過流保護，短路保護，軟啟動保護等，同時芯片端口設計了高性能的ESD保護電路，使得該款芯片具有極高的可靠性。電池放電在2.9V時關斷，有效保護和延長電池充放次數和壽命。
　　其次，大電流充電追求的就是充電效率的提高，充電速度快是一個重要標志。ZS6300以開關方式進行充電，集成了包括涓流充電，恒流充電和恒壓充電全過程的充電方式，浮充電壓精度在全溫度范圍內為±1%，并且具有充電電流紋波小，充電效率高，充電溫度低等優點，配合適當的外圍器件可以達到2A甚至更高的充電電流。ZS6300的DC-DC同步升壓輸出電壓為±1%的精度，可以提供高達94%以上的升壓轉換效率，同時具有精確的升壓恒流恒功率功能。

　　再次，大電流充電要保證能夠事實準確的檢測電池電量情況，以便及時調整充電電流。ZS6300為電池充電時電量指示燈跑馬檢測一次后按當前電量閃爍指示，充飽常亮，外部輸入電源去掉時，電路會自動轉為升壓。如檢測到移動電源沒有向外部供電流，則80S以內自動進入待機狀態，待機電流為20uA，可有效延長電池靜態放置時間。此時，短按按鍵可啟動升壓同時點亮電量指示燈，指示燈可通過短按按鍵控制熄滅或5S自動熄滅。
　　最后，大電流充電方案還要禁得住各項檢測。ZS6300是一款應用于移動電源，集成了鋰電池開關充電管理，DC-DC同步升壓恒流恒功率，電池電量顯示，按鍵控制及鋰電保護為一體的便攜式電源管理IC。芯片外掛整流硬件驅動信號加入獨有的抖頻技術，有效抑制開關尖峰，便于產品通過EMI認證。
　　大電流充電方案隨著快充技術的不斷發展，兩者相互融合相互吸收，最終給與消費者最佳的充電體驗。
