超簡單RS232轉RS485電路

發布時間：2016-2-16 10:42 發布者：designapp

關鍵詞： RS232 , RS485

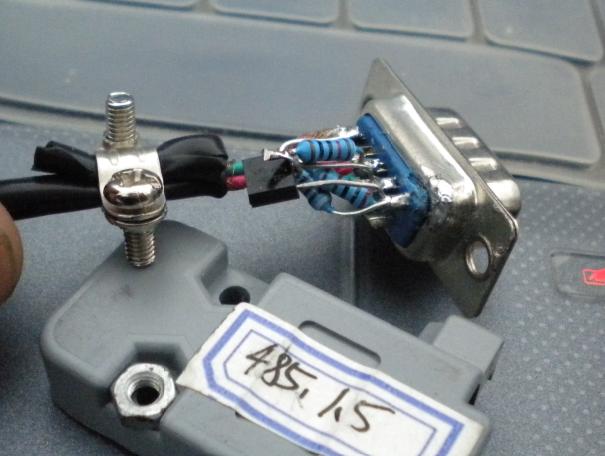

有網友測試可用，本人沒有親自測試。　　


　　

　　

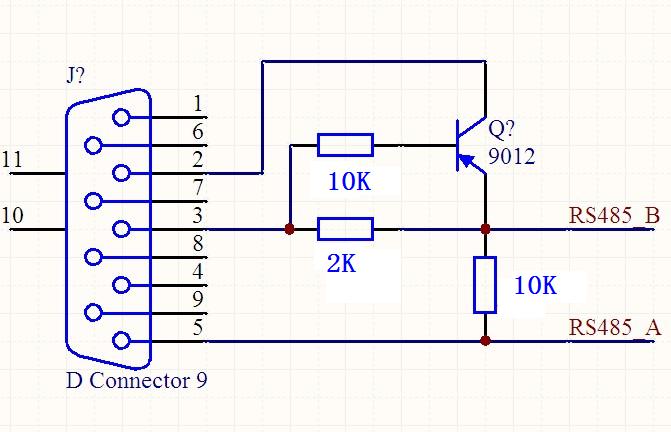

這個電路一段為RS232接口，另一端為RS485接口，在發送的時候由于三極管的作用可以阻止RS232接收端收到，就是說可以避免自發自收，輸出直接為RS485，具有發送和接受功能。　　

電路很精巧，不得不佩服設計者的高超技術。
