【從零開始走進FPGA】 LCD1602 Hello World

發布時間：2016-2-17 08:38 發布者：designapp

關鍵詞： FPGA , LCD1602

　　前面說過，在C,C++等語言學習中，“Hello World”將會是第一個學習的代碼，但是在FPGA中由于電路驅動的復雜性，與單片機雷同，我們無法在電腦上實現“Hello World”的顯示，而必須依靠相關硬件。因此我們不得不在一定的基礎上，才能講解關于LCD1602字符液晶的驅動，以及Hello World的顯示。
　　雷同于前面MCU按鍵消抖動移植代碼，此處也可以移植MCU LCD1602驅動代碼。本例程不是Bingo原創，是按照網友“小時不識月”的代碼，移植修改最后定型為Bingo版本(O(∩_∩)O哈哈~)。
　　電路圖此處不解釋，太簡單了。
　　一、驅動說明
　　由于FPGA的高速并行操作，并非順序執行，在代碼上與MCU有所不同。此處先講解驅動原理：

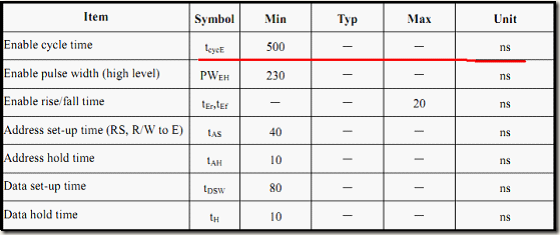

　　(1)分頻以得到500KHz固定的頻率，初始化LCD1602。如下圖所示，LCD_EN的頻率應該控制在2M以內(不同的LCD1602參數會有所不同)。
　　

　　(2)通過三段式狀態機，來初始化以及給數據。
　　(3)通過循環讀取某一“數組”，循環給LCD1602數據，以接口形式方便改變。
　　二、FPGA LCD1602 FSM
　　1. 代碼
　　/*************************************************
　　* Module Name : lcd1602_driver
　　* Engineer : Crazy Bingo
　　* Target Device : EP2C8Q208C8
　　* Tool versions : Quartus II 11.0
　　* Create Date : 2011-7-3
　　* Revision : v1.0
　　* Description :
　　**************************************************/
　　module lcd1602_driver
　　(
　　input clk,
　　input rst_n,
　　output lcd_en, // lcd enable
　　output reg lcd_rs, // record,statement
　　output lcd_rw,
　　output reg [7:0] lcd_data
　　);
　　parameter [127:0] line_rom1 = "I am CrazyBingo!";
　　parameter [127:0] line_rom2 = "Hello World*^_^*";
　　//--------------------------------------
　　reg [15:0] cnt;
　　always @ (posedge clk or negedge rst_n)
　　begin
　　if(!rst_n)
　　cnt

　　(2)模塊可分為一下幾個狀態
　　

　　3. “Hello World”實物顯示
　　parameter [127:0] line_rom1 = "I am CrazyBingo!";
　　parameter [127:0] line_rom2 = "Hello World*^_^*";
　　
