SM8022是一款低功耗的電流模式PWM離線式控制開關電源芯片，內置高壓開關MOS管，待機功耗小于60mW@220Vac。采用自適應多模式工作方式，根據負載情況，自動切換到Burst模式，PFM模式，或者PWM模式，滿足系統的低待機功耗，高轉換效率的要求。內部集成多種保護功能，如過流保護、過載保護、VDD過壓保護和VDD欠壓保護等多種保護。

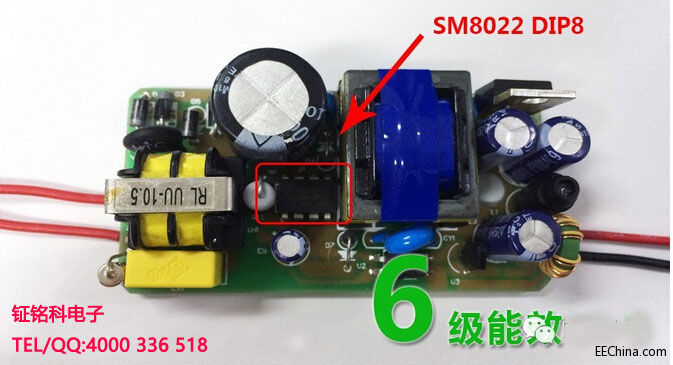

一、芯片特點 待機功耗小于60mW@220Vac 內置優化的OCP補償 自適應多模式工作，根據負載情況，自動切換到Burst模式、PFM模式或PWM模式 內置前沿消隱電路（LEB） 內置斜率補償電路 逐周期峰值電流限制 開機軟啟動 具有過流保護、過載保護、VDD過壓保護等多種保護 二、典型應用 2.1 實物圖 2.2 待機功耗與效率測試 2.3 Start-up波形圖 115Vac滿載 TST_DELAY=1.56S 2.4 開關波形圖 Vin=264Vac滿載 CH1：Vka=80V；CH2：Vds=552V 2.5 電磁干擾測試 傳導波形 輻射波形 |
