我們?cè)谧鯯TMCU開發的前期往往需要作芯片的選型，一般先會看選型手冊和數據手冊。其中有兩個地方經常讓人一下子難解其意。一個是關于USART/UART的地方，另一個是關于SPI/I2S的地方。

先不妨以STM32F407為例。下面是STMCU選型手冊和數據手冊相關信息的截圖。

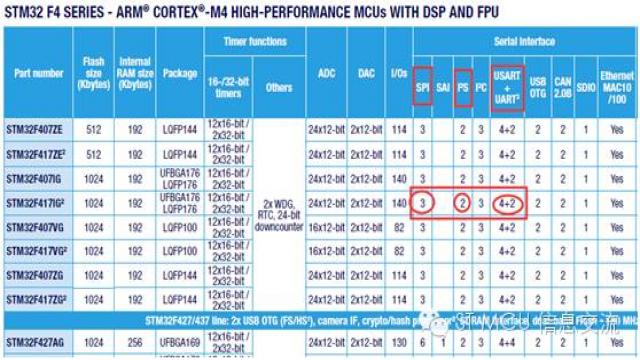

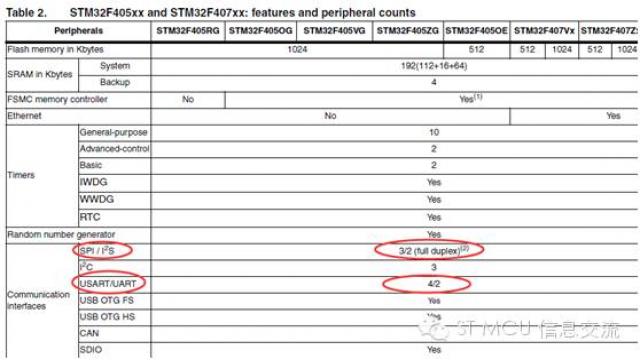

從選型手冊上看到，STM32F407 的SPI 標了3個，I2S標了2個。這里往往會被誤解為3個SPI接口再額外加2個I2S接口。其實不然，我們可以進一步查看數據手冊，數據手冊里將SPI/I2S寫在一起了。這里正確理解應該是說最多3個SPI接口，其中有2個SPI接口與I2S復用，SPI功能與I2S功能是互斥的，即如果作SPI就不能做I2S，反之亦然。





至于USART/UART ，這個地方經常有人問起，不過還是比較好理解。仍然以上面的STM32F407 為例。選型手冊寫的4+2，數據手冊寫的4/2，應該說選型手冊表述更直觀。其實就是4個USART，外加2個UART。或者泛稱6個UART ，只是其中有4個還支持同步傳輸，即USART，那個S就是同步的意思。下圖是STM32F407的USART/UART匯總表。





在上面圖中箭頭所指的SPI MASTER欄，我畫了4個紅圈。表示USART工作在同步模式可以配置為SPI主模式。工作原理如下圖所示。





好，我們?cè)俣嘁活wSTM32L082K數據手冊關于SPI/I2S的描述。截圖如下：





咋一看，這里SPI/I2S描述稍顯另類。那上方用小括號括起來的1表示下方有相關注釋的意思。那個0應該是表示該芯片沒有I2S接口。關于(1)的注釋如下：





該注釋是說有3個SPI是來自于USART配置在SPI MASTER模式，即剛才前面所提到的。這跟該芯片有3個USART吻合。根據表格理解這里可以有4個SPI接口的意思，那應該還有一個SPI才對。數據手冊相關部分也有描述，的確還有個單獨的SPI模塊，可以工作在主從模式，支持雙工或半雙工模式。





看到這里，可以得出結論,STM8L082K芯片有3個USART ，1個獨立的可工作在主從模式下的SPI。另外,可以將3個USART配置為3個工作在主模式下的SPI 。不支持I2S接口。

上面提到的兩個地方經常有人問起或覺得不解，就此機會分享出來，不必為此過多糾結和浪費時間，愿幫到你就好。
