以數字方式管理DC/DC轉換器的8通道PMBus電源監視器(LTC)

發布時間:2009-8-3 21:44    發布者:admin

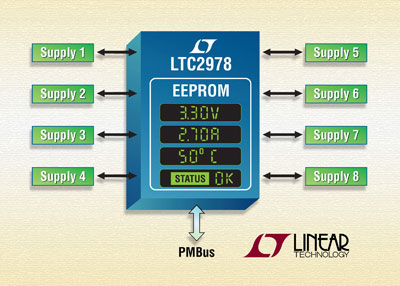

凌力爾特公司推出LTC2978電源監視器和控制器,用于多達 8 個 0V 至 6V 電源的數字化管理。當采用無源元件時,在一個本已很復雜的系統中配置多個 DC/DC 轉換器會是一項復雜的設計工作。由外部修整電阻器和電容器規定的參數值 (例如:啟動時間、設定值或開關頻率) 將使系統缺乏靈活性。為了幫助減輕這些問題,對模擬電源實施數字控制可實現輸出電壓的快速調節以及精準的保護、監視和診斷機理。LTC2978 符合 PMBus 標準的接口提供了板上 EEPROM 的簡易型存取,因而賦予了用戶進行電源配置、故障響應和記錄的能力。此外,諸多的監控、裕度調節和排序功能還使 LTC2978 成為一款使用方便的一體型數字電源管理解決方案,從而大幅度地簡化了設計難題,并使采用傳統模擬控制方案時常見的元件數目眾多現象得以緩解。
LTC2978 利用運行中調節提供了眾多的功能,這使其成為一款在各種汽車、醫療和電信應用中進行數字電源控制的理想器件。一個集成 15 位 ADC 和 9:1 ADC MUX 使得該 IC 能夠準確地監視和伺服 8 個輸出通道和 1 個輸入通道。主要的 PMBus 操作包括電源啟動的排序、采用電壓緩沖 10 位電流輸出數模轉換器 (IDAC) 來調節負載點電壓、電壓裕度調節至編程限值、以及監視輸出電壓和 LTC2978 的晶片溫度 (針對高于規定值和低于規定值的操作條件)。這些操作的配置設定值均可由用戶來設置,并能夠和任何故障信息一起存儲于 EEPROM 之中,因此系統使用可以是不連續的。另外,該器件還提供了一個看門狗定時器,用于對一個外部微控制器、FPGA或ASIC進行監控。對于那些需要監視 8 個以上電源的應用,只需采用兩根連接線便可完成 LTC2978 的級聯。哪怕是當今最精細復雜的電源系統,這種極高的混合信號集成度也將確保 LTC2978 能夠輕而易舉地對其進行可靠的管理。
LTC2978 采用 64 引線 9mm x 9mm QFN 封裝,該封裝是 RoHS 兼容的,并規定在商用和工業溫度范圍內工作。以 1,000 片為單位批量購買,每片價格為 10.95 美元。對于凌力爾特不斷成長的數字電源監視器產品線而言,LTC2978 是一個令人欣喜的新成員,并為凌力爾特很多完整獨立型 DC/DC 穩壓器 (例如:12A LTM4601 或 8A LTM4608 uModule 降壓型穩壓器) 提供了補充。如需索取樣片和采用了 LTC2978 和 8 個 LTM4603 電源的演示電路板套件,請登錄:www.linear.com/LTC2978


性能概要:LTC2978
MBus兼容接口和命令集
• 配置 EEPROM
• 故障記錄至內部 EEPROM
• 具 < ±0.25% 總未調整誤差的差分輸入、15 位 ΔΣ ADC
• 監視 8 個輸出通道和一個輸入電壓
• 8 通道排序器
• 可編程監視器定時器
• 8 個 10-UV/OV 電壓監控器
• 具軟連接的 8 個 10 位電壓緩沖的 IDAC
• 線性、電壓伺服電路通過使電壓緩沖 IDAC 輸出斜坡上升/下降來調節電源電壓
• 支持多通道故障管理
• 片上數字溫度傳感器

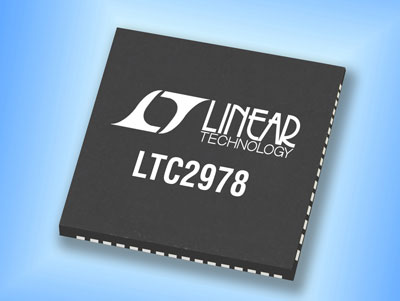

• 采用 64 引線 9mm x 9mm QFN 封裝
