由L4970A構成的大功率開關電源
發布時間:2011-2-1 23:31 發布者:
電路圖
關鍵詞:
L4970A
,
開關電源

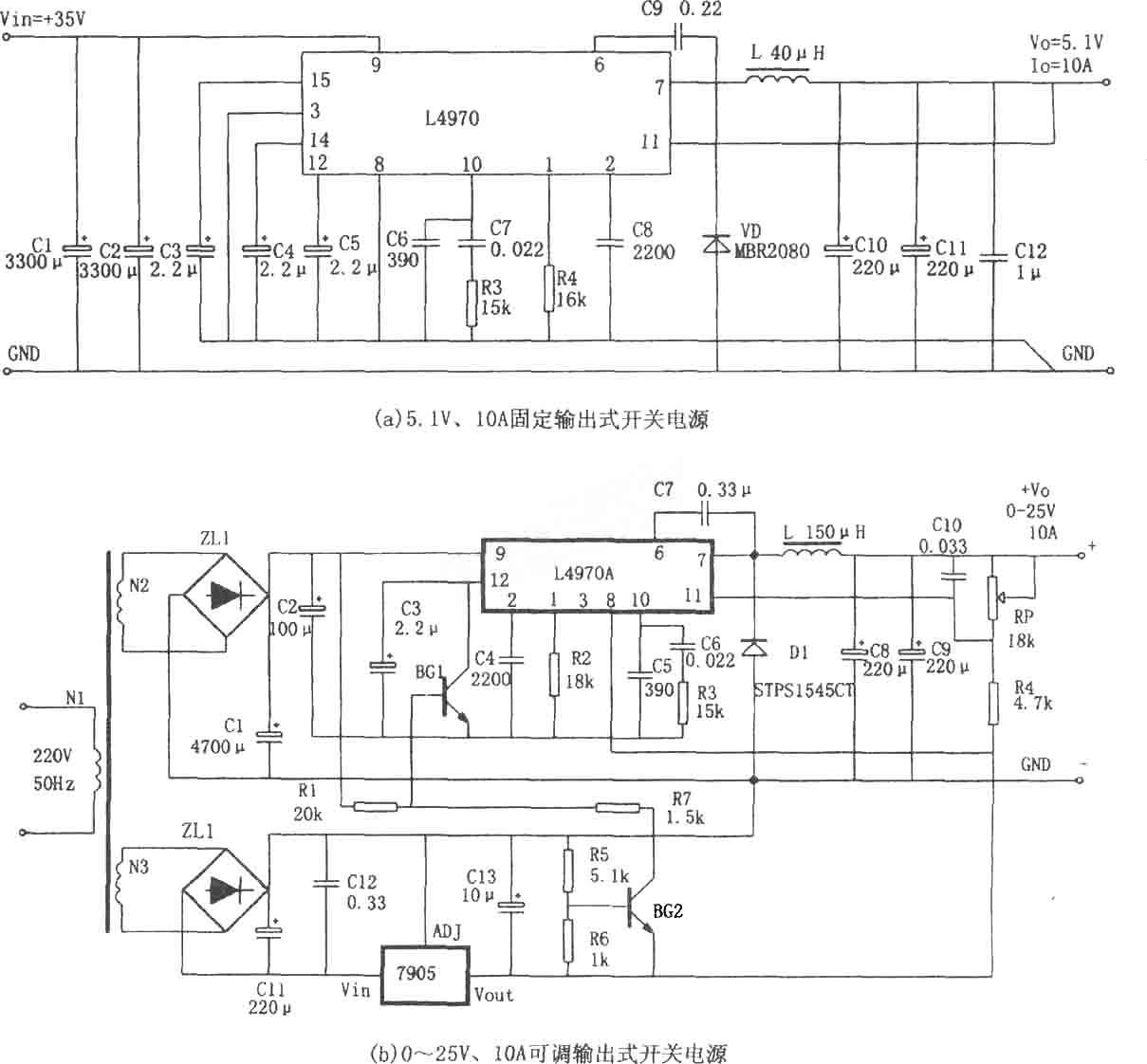

如圖所示為由L4970A構成的大功率
開關電源
。L4970A是一種大功率單片開關集成穩壓器,該芯片采用SIP-15封裝,其特點是;(1)輸入
電壓
必須>11V,一般為15~40V之間;(2)輸出電壓:固定輸出5.1V,也可通過外部
電路
設置成可調輸出,范圍在5.1~40V;(3)最大輸出
電流
為10A;(4)工作頻率200kHz;(5)內部設有欠壓檢測、掉電復位、功率級軟啟動等特殊電路。
