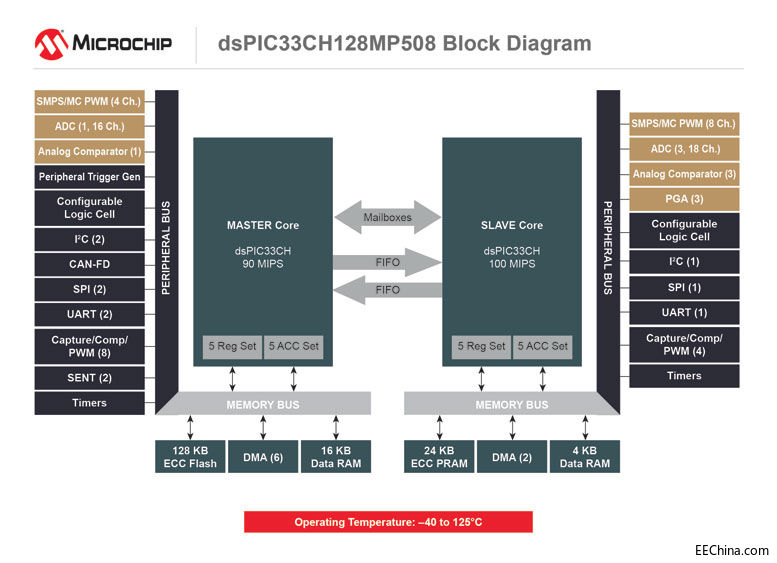

dsPIC33CH系列專為真正的高性能嵌入式控制而打造，滿足嚴格的時間要求 Microchip Technology Inc（美國微芯科技公司）發布全新數字信號控制器（DSC），該控制器采用單芯片、雙dsPIC DSC內核配置，將為設計高端嵌入式控制應用的系統開發人員帶來福音。根據設計，dsPIC33CH的兩個內核一個是主核，一個是副核。副核用于執行時間關鍵型專用控制代碼，主核負責運行用戶接口、系統監控和通信功能，專為終端應用量身定做。dsPIC33CH還進行了特別設計，從而允許不同的設計團隊分別為每個內核單獨開發代碼，并將兩個內核無縫集成到一個芯片中。如需了解詳細信息，請訪問www.microchip.com/dsPIC33CH 。
dsPIC33CH系列針對高性能數字電源、電機控制和其他需要精密算法的應用進行了優化，這包括無線電源、服務器電源、無人機和汽車傳感器。例如，在數字電源中，副核負責管理需要大量數學運算的算法，而主核獨立管理PMBus™協議棧，并提供系統監控功能，從而提高整體系統性能和響應能力。在一款器件中將全部工作負載分配到兩個DSC內核中通過提高切換頻率可以實現更高的功率密度，縮小組件大小。dsPIC33CH系列專為實時更新系統而設計，這對于必須在零停機時間下進行固件更新的電源尤為重要。 在汽車排氣扇或汽車泵中，副核專用于管理時間關鍵型速度和轉矩控制，主核管理控制器區域網絡靈活數據速率（CAN-FD）通信、系統監控和診斷。 這兩個內核可以無縫協作，使先進的算法可以提高效率和響應速度。 此外，dsPIC33CH器件中的每個新內核都設計用于通過以下方式提供比當前dsPIC DSC內核更高的性能：1）更多基于環境選擇的寄存器以提高中斷響應速度；2）提高數字信號處理器（DSP）性能的新指令，以及3）更快的指令執行速度。 Microchip的MCU16業務部副總裁Joe Thomsen表示：“客戶告訴我們，他們面臨的最大挑戰之一是集成來自多個團隊的軟件，其中一個團隊專注于時間關鍵型控制代碼，其他團隊則專注于開發其他應用。我們打造了這款雙核產品來簡化軟件集成并優化需要大量數學運算的應用性能。” dsPIC33CH系列提供前所未有的集成度，雖然封裝只有5 x 5 mm大小，卻包含了CAN-FD通信等功能。為了降低系統成本和電路板尺寸，每個內核均提供高級外設，包括高速ADC、具備波形生成功能的DAC、模擬比較器，模擬可編程增益放大器和高分辨率脈寬調制（PWM）硬件。 雙內核搭配專用外設可以對內核進行編程，使之相互監控，從而確保功能安全，促進穩健的系統設計。 如需了解詳細信息，請聯系Microchip銷售代表或者全球授權分銷商，也可以訪問Microchip網站。如果需要購買文中提及的產品，請訪問Microchip的全方位服務渠道microchipDIRECT，也可以聯系Microchip的授權分銷合作伙伴。 開發支持 dsPIC33CH受Microchip的 MPLAB開發生態系統支持，包括可免費下載且備受贊譽的Microchip MPLAB X 集成開發環境（IDE）和MPLAB代碼配置器，。 dsPIC33CH Curiosity開發板（DM330028）是一個具有成本效益的靈活平臺，可讓客戶迅速實現功能豐富的原型設計。面向電機控制平臺的dsPIC33CH 接插模塊 （PIM）（MA330039）可用于Microchip的MCLV-2 和 MCHV-2/3 系統。面向通用平臺的dsPIC33CH PIM （MA330040）目前可用于Explorer 16/32 開發板 （DM240001-2）。 供貨 dsPIC33CH提供8種封裝形式，引腳數從28到80不等，最小尺寸為5 x 5 mm。閃存存儲器大小為64至128 KB。 dsPIC33CH Curiosity開發板、用于電機控制開發板的dsPIC33CH PIM和配合Explorer 16/32開發板使用的PIC33CH PIM目前均已供貨。 |
