INA321／322構成的低成本、精度適中的心電圖機ECG放大電路

發布時間：2011-2-16 12:04 發布者：circuit_share

關鍵詞： ECG , INA321 , INA322 , 放大電路 , 心電圖機

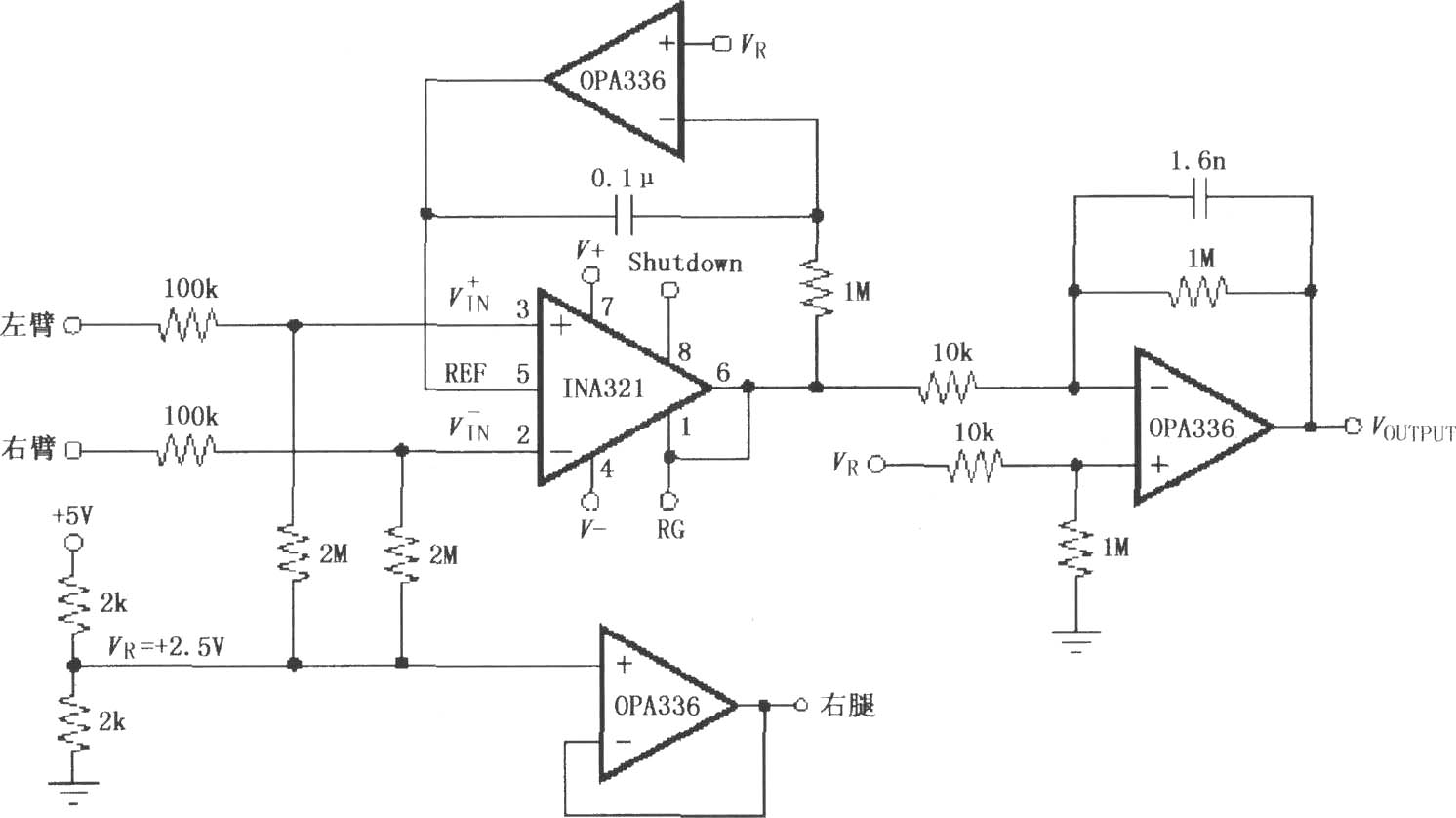

如圖所示為由INA321／322構成的低成本、精度適中的心電圖機ECG放大電路。來自于病人左右手臂的信號輸入INA321／322，經INA321／322放大后輸出到運放OPA336，由OPA336反相放大100倍后產生輸出電壓VOUTPUT。共模電壓設置由2MΩ電阻完成。VR給OPA336反相放大提供偏置電壓，使輸出電壓以此偏置電壓為工作點變化。同理，由另一個OPA336構成反饋，加到INA321／322的REF端作為偏置電壓，使INA321／322 6腳的輸出電壓以此偏置電壓為丁作點變化。一個OPA336則作為電壓跟隨器，用于右腿驅動。對于不同的應用場合的濾波器要求，可以改變輸出端電容值來滿足。
