雙通道智能化傳感器信號處理器MAX1463構成的高精度壓力檢測系統的電路框圖

發布時間：2011-2-19 09:34 發布者：電路圖分享

關鍵詞： MAX1463 , 傳感器 , 電路框圖 , 信號處理器 , 壓力檢測

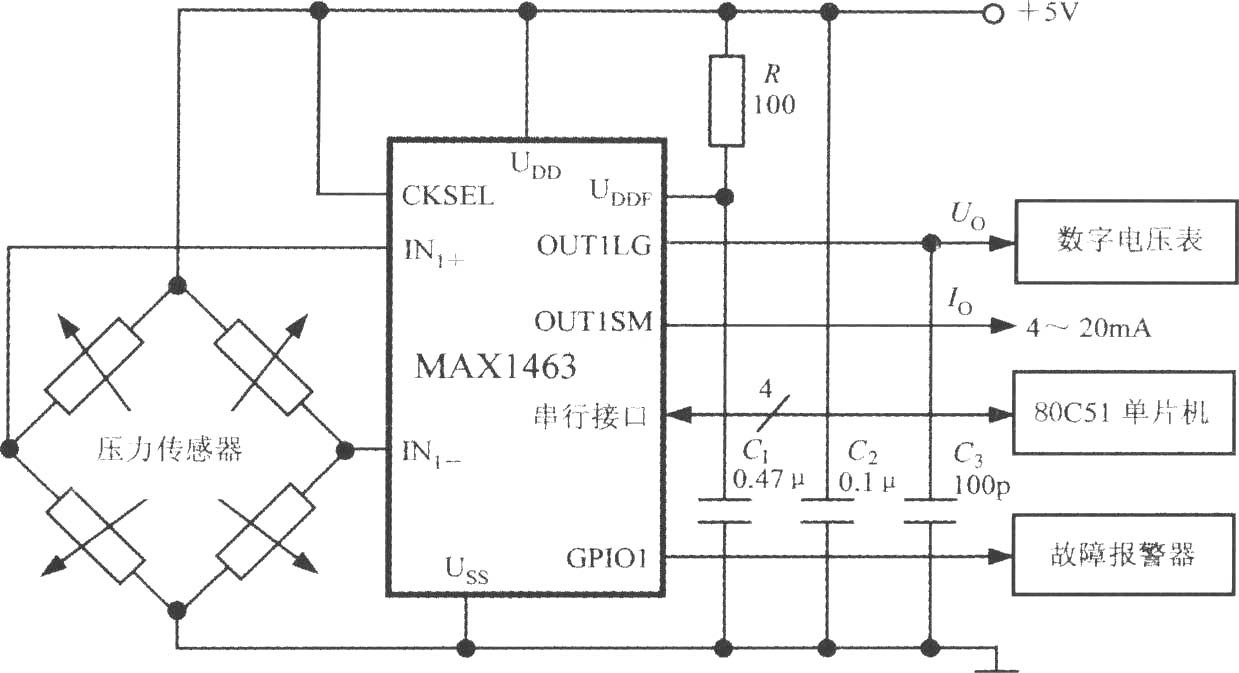

由MAX1463構成的高精度壓力檢測系統的電路框圖如圖所示。橋式壓力傳感器的輸出電壓接MAX1463的IN1+、IN1-端。在CPU的控制下，壓力信號依次經過非線性校準、溫度補償和模／數轉換后，從串行接口輸出到80C51單片機；還經過DAC轉換成模擬輸出電壓Uo，送至數字電壓表顯示出被測壓力值。通用數字I／O接口的GPI01引腳接故障報警器，當傳感器的引線開路或CPU在執行程序時發生溢出時，可驅動蜂鳴器發出報警聲。對傳感器信號的線性化和溫度補償，均通過預先存儲在閃存中由用戶定義的算法來完成。CPU按規定程序來執行存儲在閃存中的指令。將CKSEL端接高電平時，MAX1463就選擇內部4MHz時鐘振蕩器。由于CPU與ADC的操作是完全同步的，因此可減小系統噪聲。
