東芝推出車載直流無刷電機無傳感器預驅動器IC

發布時間：2019-3-28 14:18 發布者：eechina

關鍵詞：直流無刷 , BLDC , 無傳感器 , 預驅動器 , TB9062FNG

東芝電子元件及存儲裝置株式會社（“東芝”）推出車載直流無刷電機（BLDC電機）無傳感器預驅動器IC“TB9062FNG”，該IC適用于車載電動泵等汽車應用。樣品現已上市，批量生產定于今年12月開始。

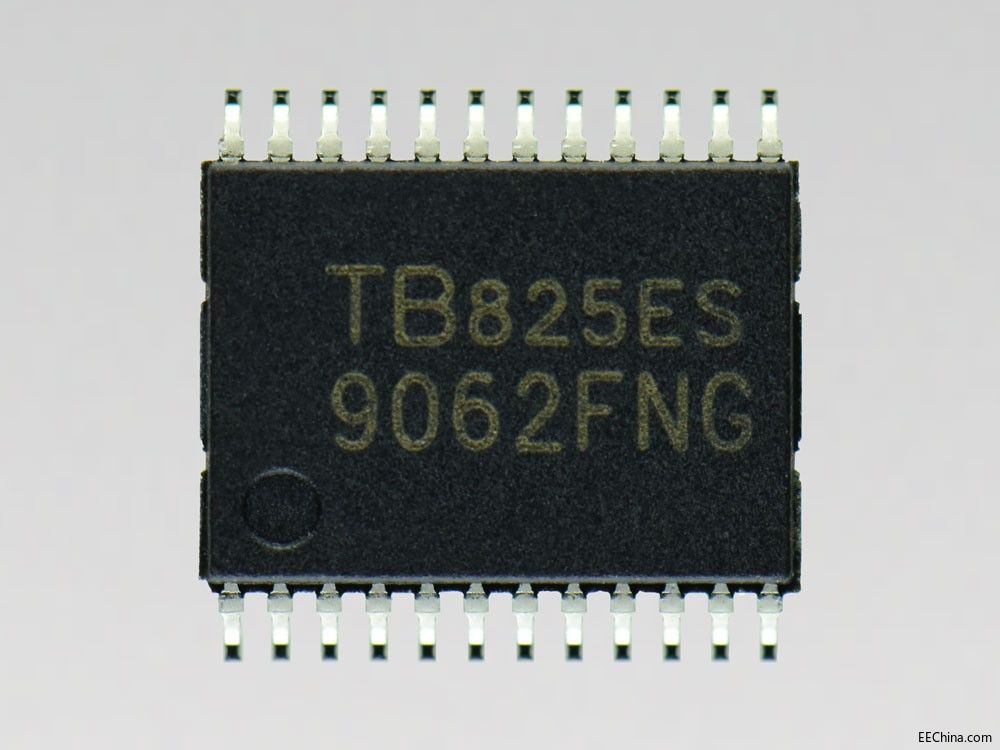

TB9062FNG示意圖

該款新型預驅動器只需通過脈沖寬度調制（PWM）輸入[1]就能控制BLDC電機，無需借助高性能MCU和軟件。

與現有產品相比，TB9062FNG具備自動脈寬生成功能，可調節輸出PWM占空比，以適應啟動時的電池電壓（VBAT）。同時提供速度軟調節功能，通過抑制輸出PWM占空比發生突變，防止出現失速的狀況。上述功能有助于穩定電機控制。

TB9062FNG由硬件邏輯電路控制，不需要進行任何軟件開發工作。此外，該器件還可實現VBAT超壓檢測、VBAT欠壓檢測、過流保護和過熱保護電路。工作溫度范圍為-40°C到125°C，非常適用于汽車等對可靠性要求較高的應用環境。

主要特性：
       使用硬件邏輯電路簡化電機控制：
無需進行軟件開發，只通過PWM輸入就能確保電機控制；
       啟動時自動實現PWM脈寬控制：
根據VBAT調節PWM占空比，在啟動時確保電機轉動穩定；
       速度自動軟調節控制：
抑制輸出PWM占空比發生突變，防止出現失速狀況；
       帶有標志輸出的多項異常檢測功能：
VBAT過壓檢測、VBAT欠壓檢測、過熱保護電路和限流。

主要應用：
車載電動泵：水泵、油泵和燃油泵；車載電扇。

主要規格：

產品型號	TB9062FNG
供電電壓（工作電壓范圍）	6.5V到16.6V
工作溫度	-40℃至125℃
封裝	SSOP24-P-300-0.65A（7.8mm×7.6mm）
驅動控制	無傳感器120度換向
速度控制輸入	PWM輸入信號
異常檢測	VBAT過壓檢測、VBAT欠壓檢測、過熱保護電路和限流
可靠性	東芝標準
批量生產	2019年12月
