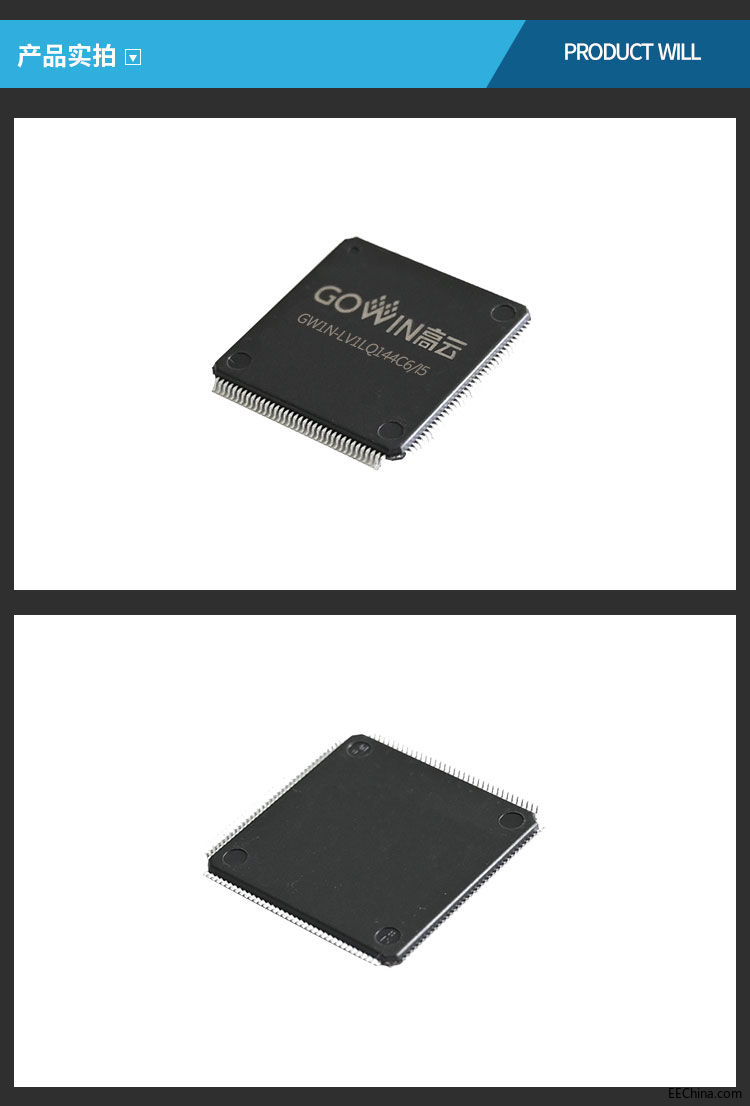

如果您對使用國產fpga芯片的電路板設計經驗有限或沒有經驗，那么在新項目中使用國產fpga芯片的前景令人擔憂 - 特別是如果國產fpga芯片是一個具有1000個引腳的大型模塊。繼續閱讀本文將幫助您選擇和設計國產fpga芯片，并幫助您避免許多挑戰。 選擇供應商 您面臨的第一個問題當然是供應商和設備的選擇。通常，供應商的決策往往是您以前最容易接觸的決策 - 如果您是國產fpga芯片初學者，當然。也許這個決定已經由設計內部邏輯（可能是您）的工程師根據熟悉的供應商或第三方IP及其成本做出。 供應商的軟件工具也會影響上述決策。下載并使用這些軟件工具，無需硬件即可將設計帶入仿真階段。如果內部邏輯設計基本完成，這也是確定需要多大國產fpga芯片的一種方法。 下一步是選擇國產fpga芯片的系列和大小。供應商將其產品分解為多個系列，通常以低端，中端和高端性能（和規模）等模糊概念為特征。片上RAM有多大？有多少DSP /乘法模塊或千兆位收發器？您可能需要通讀數據表以查找最大時鐘頻率和I / O延遲等參數，以幫助您選擇正確的系列。重要的是要重申HDL代碼是一個很好的幫助，因?yàn)樵O(shè)計軟件可以讓您知道哪個設備是正確的，以及它是否符合您的性能要求。
通常很難計算電路板所需的最大電流。但國產fpga芯片電源設計相當棘手。 國產fpga芯片所需的電流高度依賴于邏輯設計和時鐘頻率。同一器件在一種設計中可能只需要0.5W，而在另一種設計中則需要高達5W。電子元器件采購網www.lantsuen.com 開發工具（或獨立程序或電子表格）應該能夠?yàn)榻o定的設計提供功率估計，但是他們需要從您那里獲得大量額外信息，其中一些可能是合理的推測。如果您有國產fpga芯片開發板，則應該有辦法在每種情況下測量電源電流。一些開發板甚至嵌入了電流計顯示器！只需確保添加足夠的凈空以適應設計變更和特殊工藝/溫度要求。 以下是“困難”的出現方式： ●進行熱分析并根據需要添加散熱片。 ●國產fpga芯片是否需要按順序上電？ （您的設計容易使用5或6個電源） ●確保您了解國產fpga芯片在上電和初始化期間所做的工作。許多設備此時需要吸取大量電流。 接地反彈或并發開關噪聲（SSN）是另一個考慮因素。由于國產fpga芯片的使用方式太多，因此供應商通常會針對最佳方案設計配電方案。如果您的設計想要充分利用I / O功能，例如使用大量快速同步開關輸出，則可能需要“減少”可以使用的實際引腳數。最小化驅動器和轉換速率設置通常是個好主意。設計軟件也可以幫助進行SSN分析。我認為減少SSN的一個技巧是將未使用的引腳連接到地，然后將它們?cè)O(shè)置為設計文件中的輸出，驅動為“0”。這些引腳將用作偽接地引腳，但質量不是很好。 |
