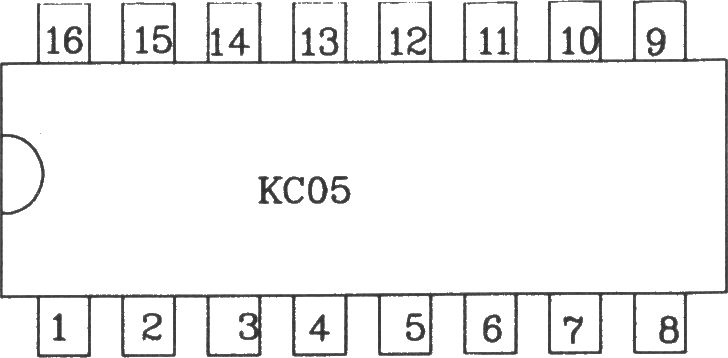

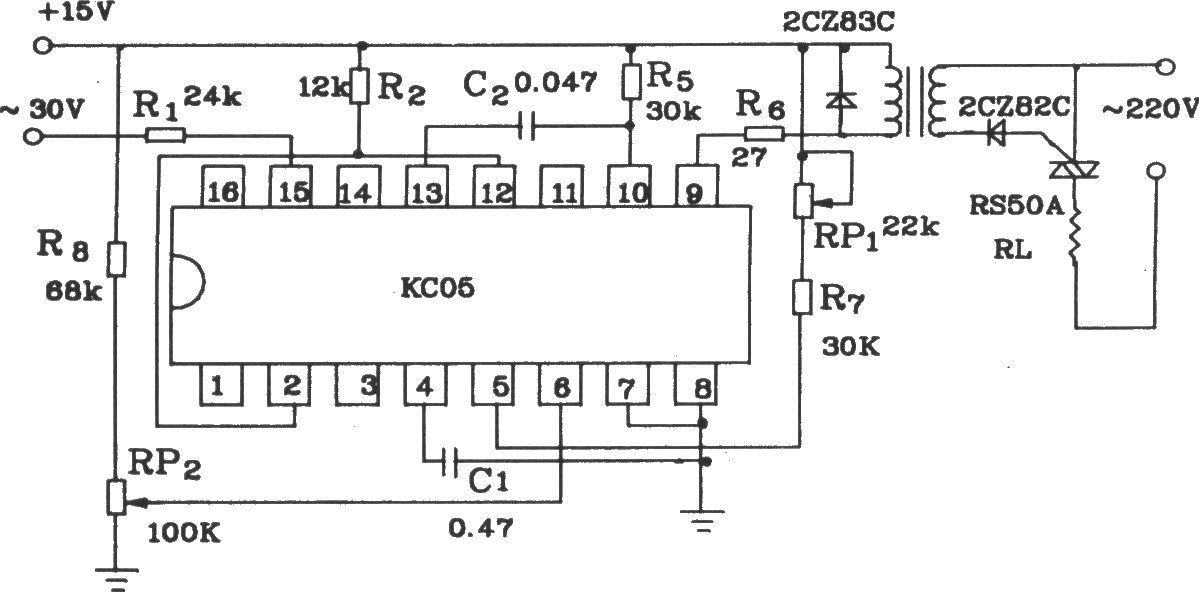

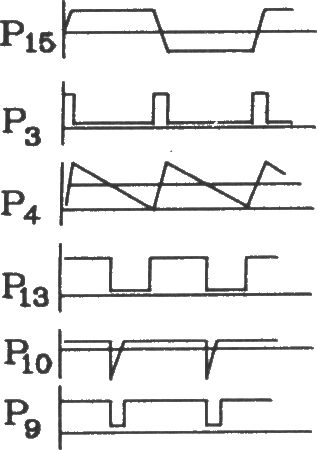

KC05適用于雙向可控硅或反并聯(lián)可控硅線路的交流相位控制。具有鋸齒波線性好、移相范圍寬、控制方式簡單、易于集中控制、有交互保護、輸出電流大等優(yōu)點。是交流調光、調壓的理想電路。同樣也適用于半控或全控橋式線路的相位控制。 電參數如下： 電源電壓：外接直流電壓 15V，允許波動±5％(±10％功能正常)。 電源電流：≤12mA。 同步電壓：≥10V。 同步輸入端允許最大同步電流：3mA(有效值)。 移相范圍：≥170°(同步電壓30V，同步輸入電阻10kΩ)。 移相輸入端偏置電流≤10μA。 鋸齒波幅度：≥7～8.5V。 輸出脈沖： a．脈沖寬度：100μs～2 ms(通過改變脈寬阻容元件達到)。 b．脈沖幅度：＞13V。 C．最大輸出能力：200mA(吸收脈沖電流)。 d．輸出反壓：BVceo≥l8V(測試條件：Ie=100μA 允許使用環(huán)境溫度：-10～70℃。 KC05引腳圖 KC05是由同步檢波、鋸齒波形成電路、電流綜合比較放大電路、功率放大電路和失交保護電路等部分組成。 對不同的同步電壓同步限流電阻可以按下式計算： KC05的應用電路 KC05各點波形 |
