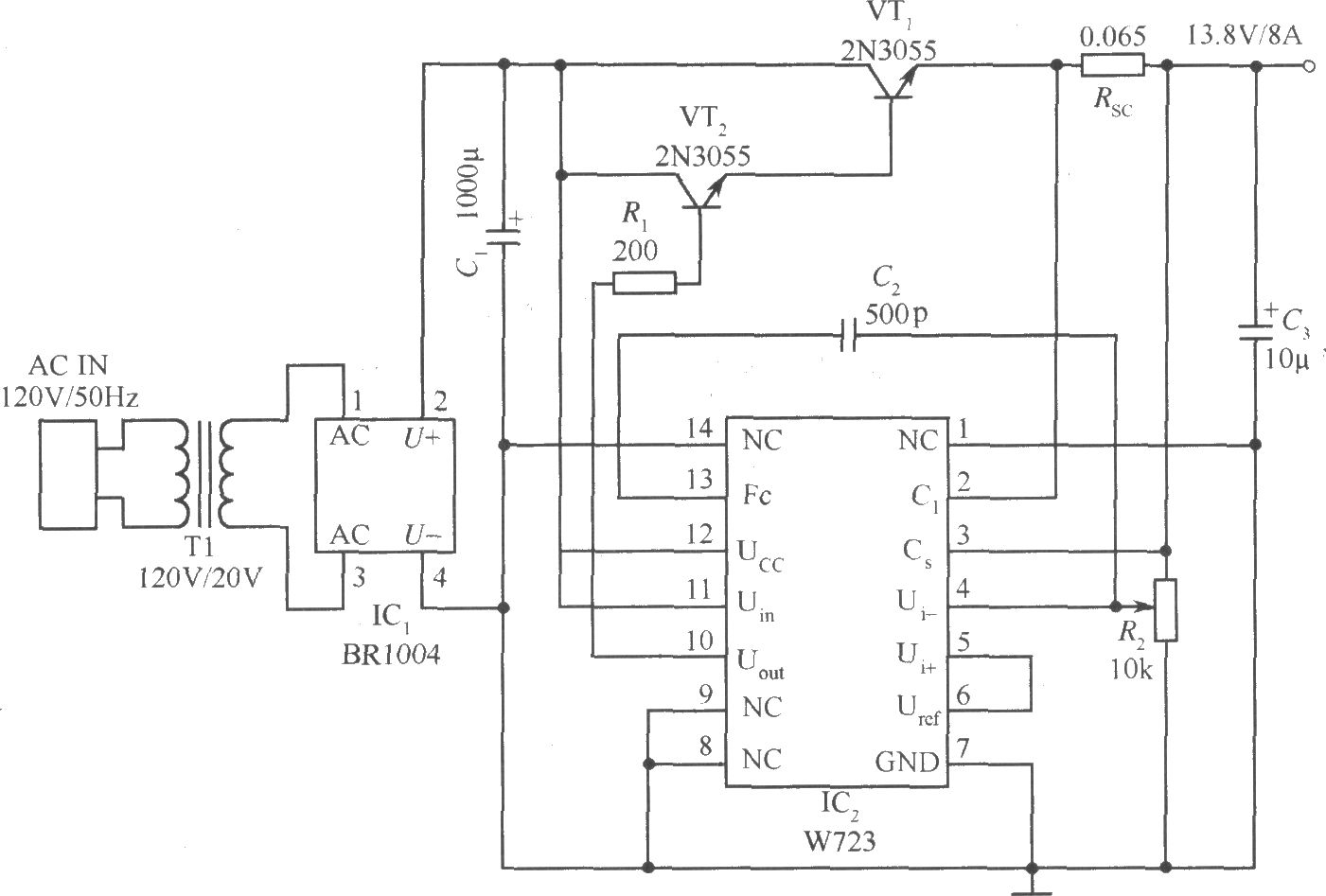

由W723正集成穩壓器構成的汽車用的輸出電流為8A的13.8V直流穩壓器電路如圖所示。該穩壓器采用外接達林頓管來進行擴流，電路中的限流電阻Rsc可以采用PCB上的銅皮來制成印刷電阻。該放大器的反相輸入端(W723的④腳)由跨接在輸出端的一個10kΩ的電位器R2的中心抽頭饋入，以獲得所要求的l3.8V輸出電壓。誤差放大器的補償是由連接在W723 13腳和④腳之間的500pF的電容C2來完成的。一旦出現過流(＞8A)或短路，W723將自動關斷晶體管，并將輸出電壓降為接近于零，直到消除短路狀態為止。另外，電路中的達林頓管可以采用兩只2N3055來實現，變壓器的初級輸入為120V交流電，次級輸出為20V／8A交流電。 |
