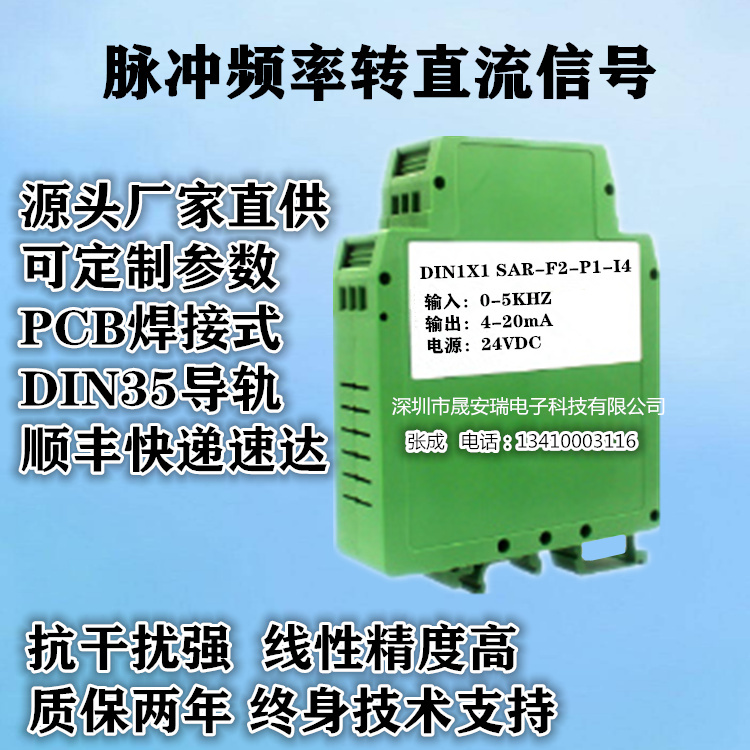

0-1khz/0-5khz轉0-5V頻率轉換信號隔離器

發布時間：2020-6-12 10:36    發布者：sanruidianzikej
主要特性:
⑴精度等級：0.2級                               ⑵全量程內極高的線性度（非線性度<0.1%）
⑶輔助電源/信號輸入/信號輸出： 2500VDC 三隔離   ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電
⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等
⑺小體積,標準DIN35導軌式安裝                   ⑻工業級溫度范圍: -20~+85 ℃
⑼外形尺寸：106.7x79.0x25.0mm
應用：
⑴頻率傳感器信號采集、隔離轉換                   ⑵ 變頻器（FA） 頻率信號數據采集和控制
⑶發電機、電動機等旋轉設備轉速監測               ⑷變壓器工作頻率檢測
⑸儀器儀表與傳感器信號收發                       ⑹非電量信號變送
⑺速度信號測量
產品選型表：
DIN1x1 SAR – F□ - P□ – U(I)□
輸入信號
供電電源
輸出信號
代碼
頻率信號
代碼
Power
代碼
電流
代碼
電壓
F1
0-1KHz
P1
24VDC
I3
0-20mA
U1
0-5V
F2
0-5KHz
P2
12VDC
I4
4-20mA
U2
0-10V
F3
0-10KHz
P3
5VDC
I8
用戶自定義
U6
1-5V
F8
用戶自定義
P4
15VDC
U8
用戶自定義
產品選型舉例：
例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V  型號：DIN1x1 SAR- F1-P1-U1
例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA  型號：DIN1x1 SAR F2-P2-I4
例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V  型號：DIN1x1 SAR F3-P1-U2
例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA  型號：DIN1x1 SAR F3-P1-I4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義  型號：DIN1x1 SAR F8-P1-U8
通用參數:
參數名稱
測試條件
最小
典型值
最大
單位
隔離電壓
1min
1500
2500
VDC
信號輸入
幅值（VP-P）
5
V
頻率測量范圍
0
10
kHz
頻率輸入低電平
0
0
1.5
V
頻率輸入高電平
3
5
24
V
信號輸出
電壓負載能力
5V
2K
10K
Ω
電流負載能力
20mA
0
250
350
Ω
響應時間
10
ms
輔助電源
電壓
用戶自定義
5
12
24
VDC
電流
VD=12V
83
mA
輔助電源功耗
1
W
工作環境溫度
-25
85
℃
貯存溫度
-25
85
℃
注： 頻率輸入采用5V的TTL電平效果最佳。
引腳
名 稱
描   述
引腳
名 稱
描   述
1
PW+
電源正端
7
IN+
頻率信號輸入正端
2
NC
空腳
8
IN-
頻率信號輸入負端
3
GND
電源負端
9
NC
空腳
4
OUT+
模擬信號輸出正端
10
NC
空腳
5
OUT-
模擬信號輸出負端
11
NC
空腳
6
NC
空腳
12
NC
空腳
