剃须刀充电器电路
发布时间:2011-3-29 10:15 发布者:
circuit_share
关键词:
充电器
,
剃须刀
剃须刀与可充电式手电筒,均采用内置式充电器,要求体积要小,以便于装于剃须刀内部。常用的方式是
电容
降压的充电
电路
。

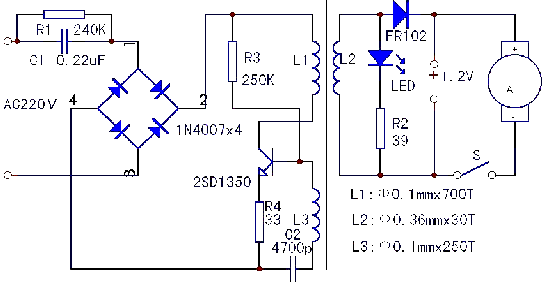

图为一成品剃须刀的内部电路。其中包括市电降压整流器,由
振荡器
组成的DC/AC变换器和整流器,将市电
电压
变为1.6V左右的直流电。
50Hz的交流电下0.22μ/400V的电容容抗约为14.5K,因此即使是输出端短路,电路最大的
电流
也只有15mA。2SD1350和脉冲
变压器
T组成直流变换器,以降低电压,同时达到提高次级电流的目的。如果2SD1350集电极平均电流为10mA,则加到集电极的电压约为38V,可输出0.38W的功率,次级最大电流可达到230mA,以满足充电的要求。
