自動量程切換電路(PGA202)
發布時間:2011-4-11 10:16 發布者:
circuit_share
關鍵詞:
PGA202
,
切換電路
,
自動量程

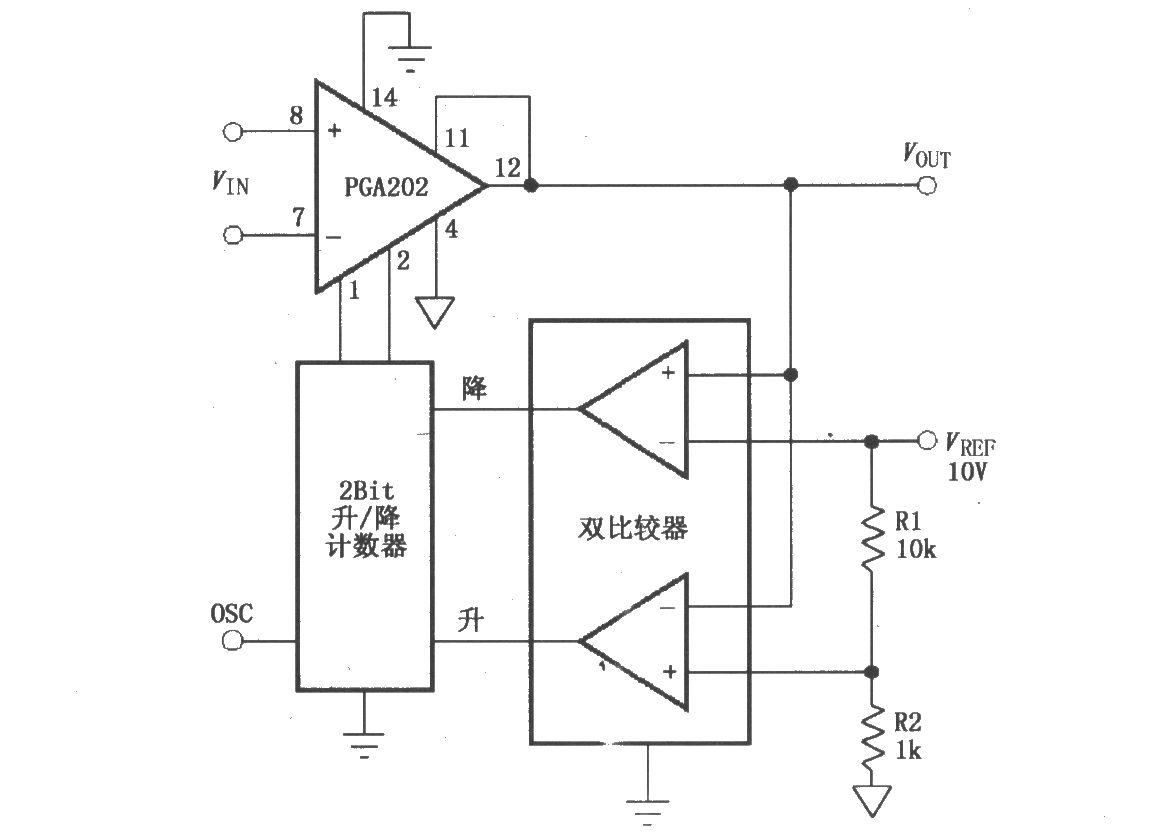

如圖所示為由PGA202與
比較器
、計數器構成的自動量程切換
電路
。該電路采用比較器在輸出端與VOUT 進行比較,當VOUT >VREF=10V時,比較器輸出“降”信號,升/降計數器輸出2Bit編碼PGA202的A0、A1端,使PGA202的增益下降;當VOUT <[1kΩ/(1kΩ 10kΩ)]×10V=0.909V時,比較器輸出“升”信號,升/降計數器輸出2Bit編碼到PGA202的A0、A1端,使PGA202的增益增大;當0.909V<VOUT<10V時,增益保持不變。
