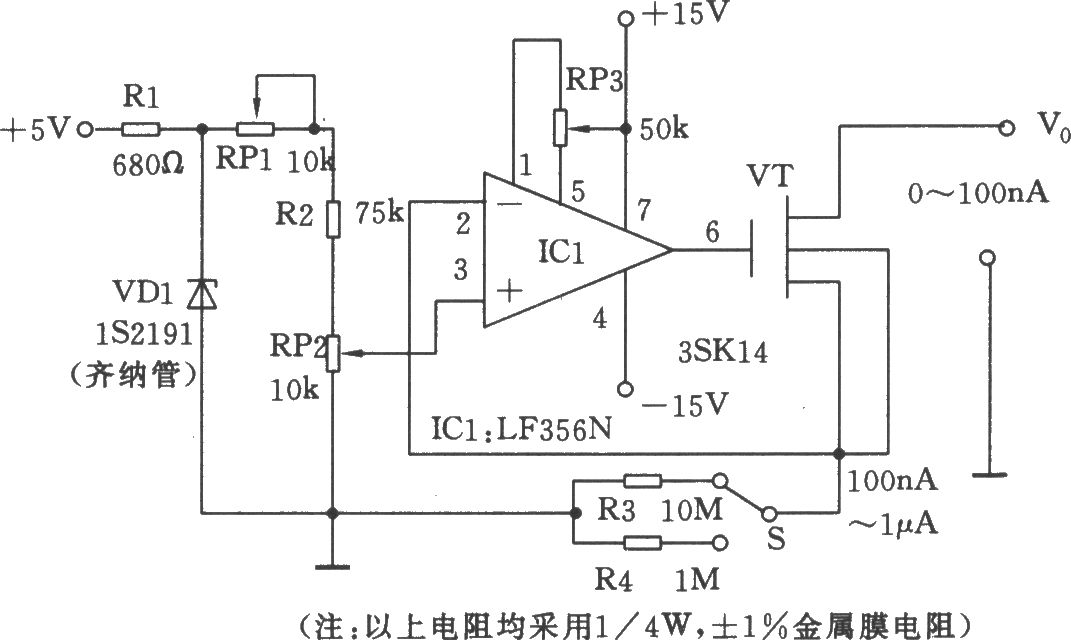

在實際應用中，不少特殊測量電路需納安級的高精度電流作為基準，而業余情況下制作有一定困難。如圖所示是一種高精度納安級電流發生器電路。本電路是微電流恒流源。為使電流值能夠隨意連續改變，采用了多圈(10圈)電位器作分壓器，對基準電壓進行分壓，便可直接讀出電流值。再通過電流換擋電阻R3與R4，便可產生大范圍的微小電流。電路中VT管采用了柵極電流非常小的MOSFET管。其中基準電壓為1V。調整電位器RP1，使RP2在電流調到最大時產生 1V電壓，RP3則用于失調調節，同時也改善RP2的固定精度。 |
