正弦波、方波和三角波發生器(NE566、NE531)
發布時間:2011-5-5 10:53 發布者:
circuit_share
關鍵詞:
NE531
,
NE566
,
方波
,
三角波
,
正弦波

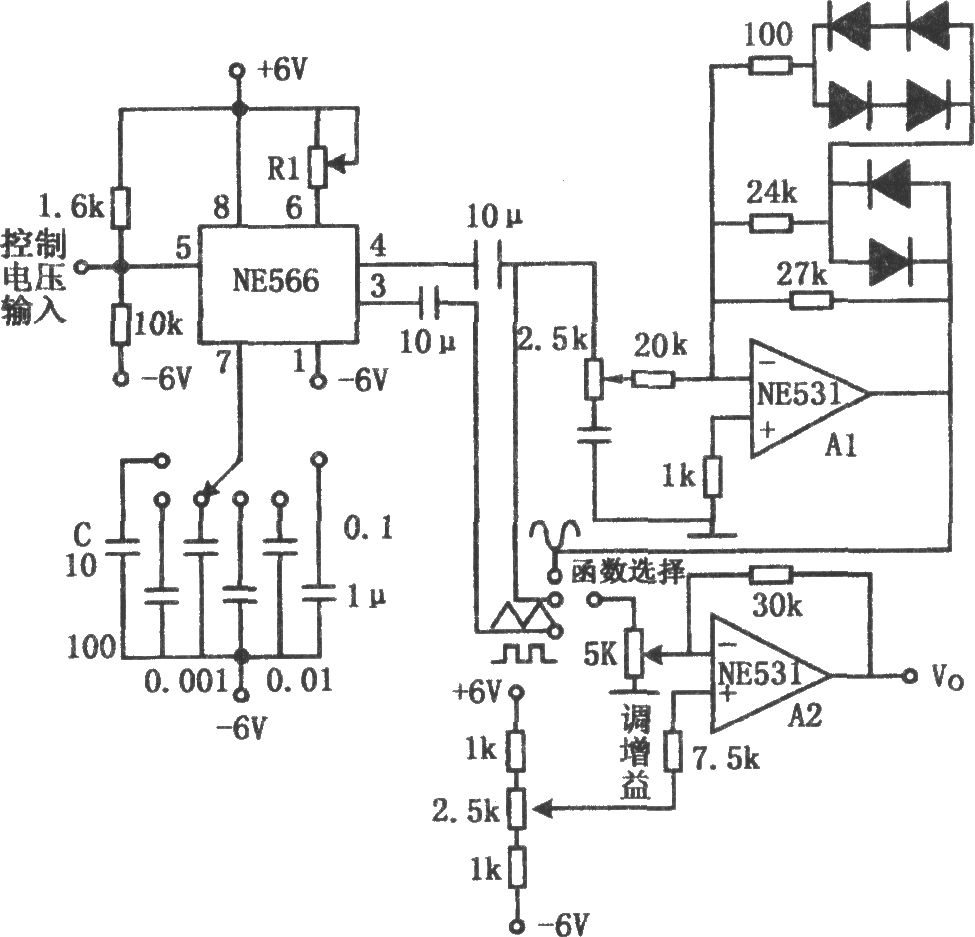

如圖所示為正弦波、方波和三角波發生
電路
。該電路是由一個壓控
振蕩器
和兩個高速運放構成的具有很寬的頻率變化范圍。振蕩器由NE566構成,工作頻率范圍為0.1Hz~1MHz。頻率調節通過R1和C完成。三角波和方波是通過交流耦合加到運算
放大器
A2,由A2輸出。正弦波變換器A1可以將三角波變換成正弦波,并通過A2輸出。正弦波輸出的頻率范圍為10Hz~1MHz,它是利用
二極管
進行正弦波變換的。放大器A1是高轉換速率的
運算放大器
,其滿功率帶寬為500kHz以上。
