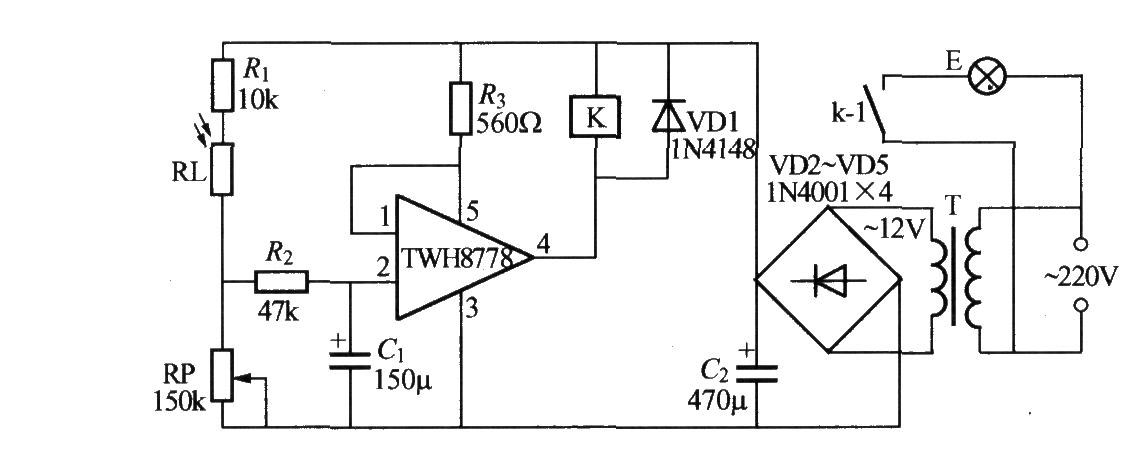

 如圖所示是一個采用TWH8751功率開關集成電路構成的光控自動路燈電路，它將TWH8751的輸入端第①腳接電源正端，所以輸出端④腳狀態由選通端即第②腳電平控制。白天，RP受自然光線照射呈現低電阻，選通端②腳為高電平，所以輸出端④腳也為高電平，繼電器K不動作，路燈E不亮。夜晚，RL無光照射呈現高電阻，選通端②腳為低電平，TWH8751內部達林頓管導通，④腳為低電平，繼電器K吸合，其動合觸點k-1閉合，路燈E通電發光。調節RP阻值可以調整電路的光控靈敏度。R2、C1為干擾脈沖吸收電路，可消除夜間短暫光線對電路的影響。T可用220V/12V、5VA小型優質電源變壓器、K應根據負載大小選擇適合的工作電壓為12V的繼電器，如JZC-22F、DC12V型等。 |
