多功能傳感信號調理器AD694用作數／模轉換器(DAC)的電流環接口電路

發布時間：2011-5-26 08:49 發布者：電路圖分享

關鍵詞： AD694 , DAC , 電流環 , 接口電路 , 信號調理器

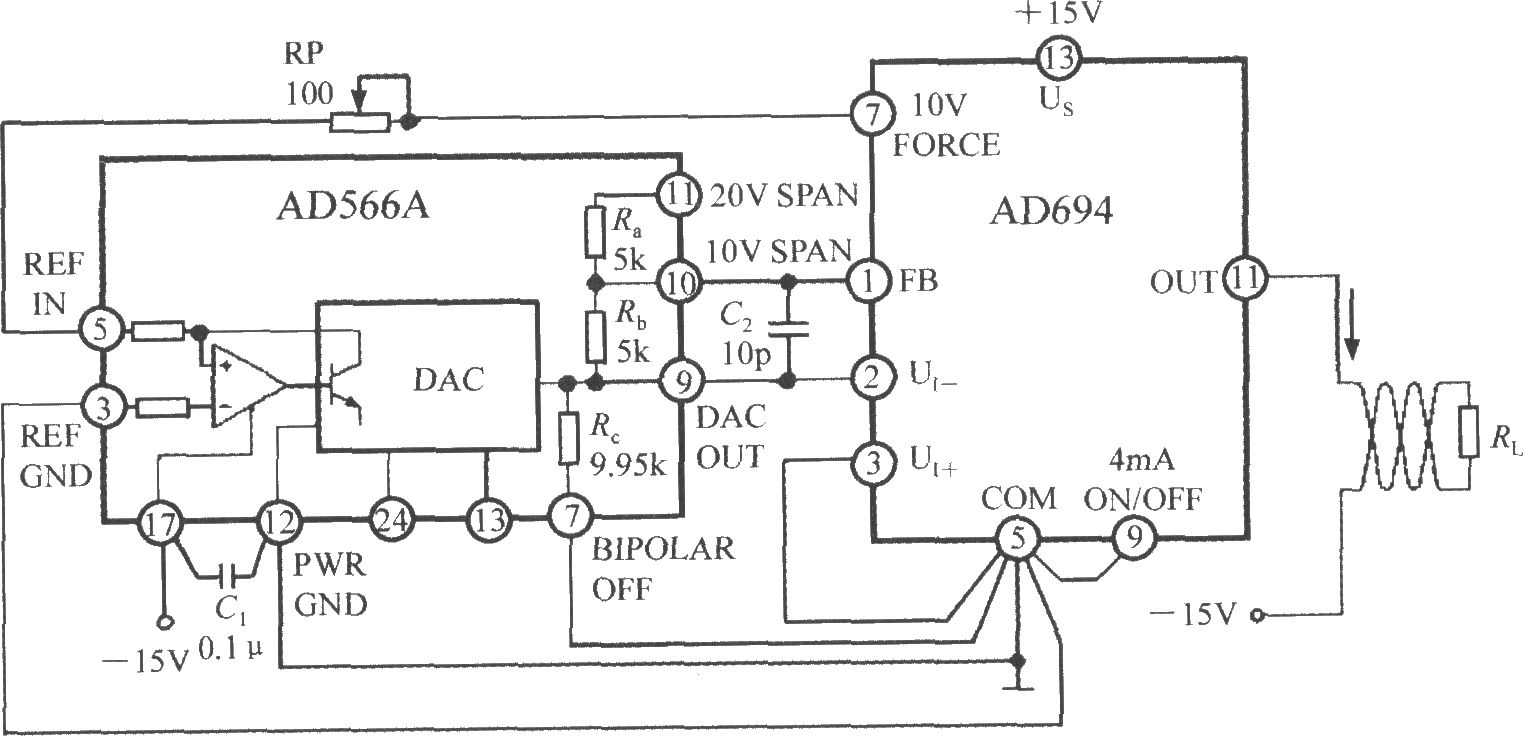

AD694可用作數／模轉換器(DAC)的電流環接口，實現“數字量→電壓信號→電流信號”的轉換。DAC的電流環接口電路如圖所示。AD566A為高速12位DAC，其輸出端(DAC OUT)接AD694的UI-端，UI 端接地。AD694采用±15V雙電源供電，并給AD566A提供基準電壓。利用AD566A的內部電阻網絡將AD694配置成10V滿刻度輸入。C2為頻率補償電容。RP為滿刻度調整電位器，不需要調整時可用50Ω的固定電阻來代替電位器。
