模擬式電容測量儀(CD4013)
發布時間:2011-6-8 10:39 發布者:
circuit_share
關鍵詞:
CD4013
,
電容測量儀

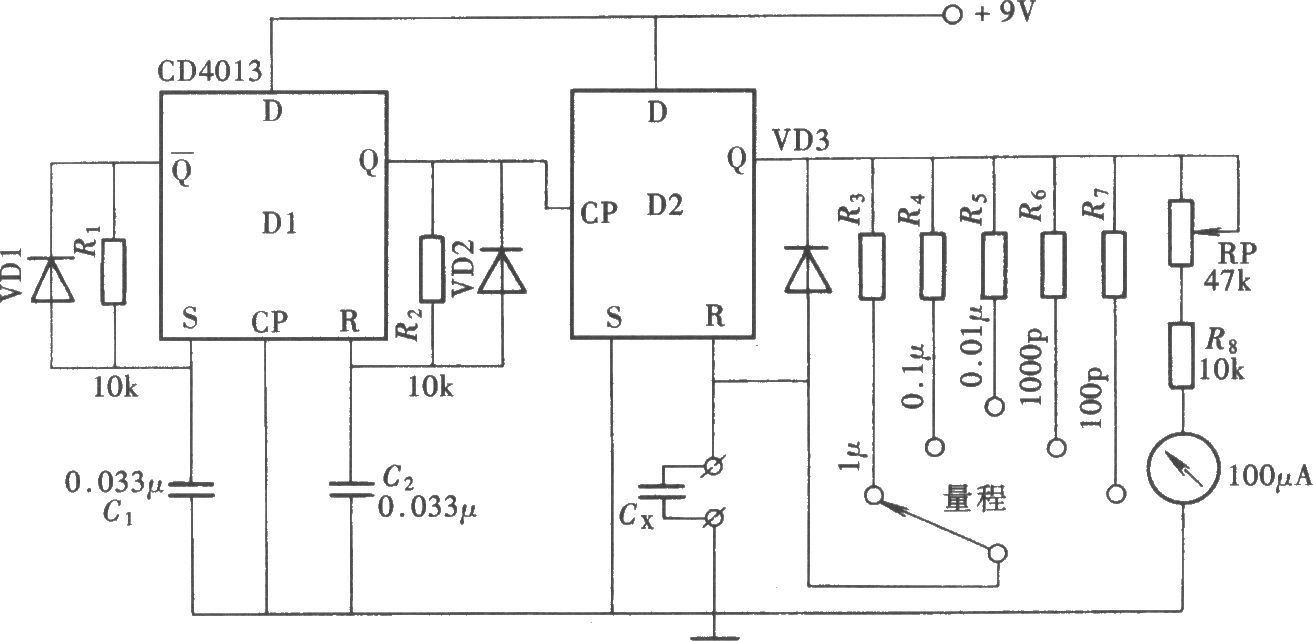

如圖所示為模擬式
電容
測量儀
電路
。用一只雙D觸發器CD4013,用其中的一個觸發器與被測
電容器
組成一個單穩態 觸發器,使其產生輸出脈沖,該輸出脈沖的脈寬及其
電流
平均值與被測電容的容量成正比。用其中另一個觸發器組成一個多諧
振蕩器
,用來產生觸發脈沖。一塊IC就可組成一個簡易的電容測量儀。其測量范圍為:100pF~1μF。
