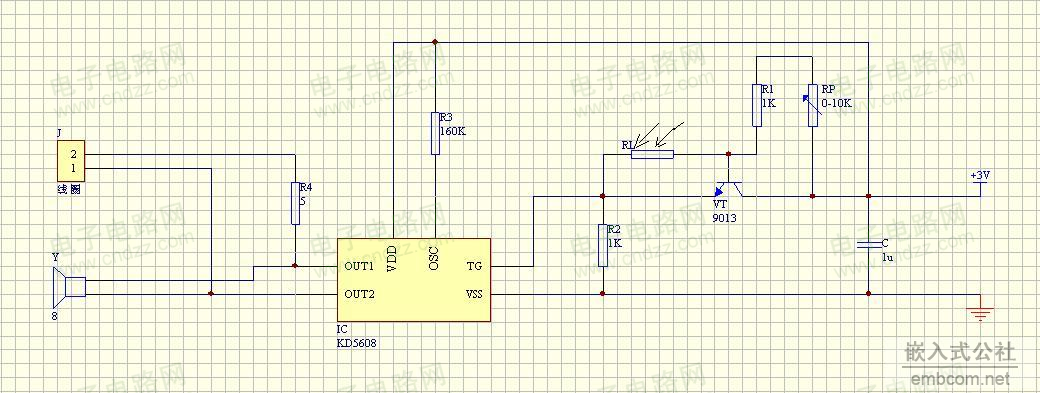

利用人體移動引起環境光強度的微小變化，控制語音芯片發出“旺旺”模擬狗叫聲，給生活帶來小小的樂趣。 平時，周圍環境光線穩定的照射在RL上，使其光電阻呈低阻值，且基本穩定不突然變化，由于R1+RP阻值相對較大，根據電路分壓原理，三極管9013基極與發射極兩端間的電壓較低，三極管處于截止?fàn)顟B(tài)，電路處于穩定狀態，語音芯片KD5608因得不到脈沖觸發信號而不工作，所以揚聲器Y不發聲。 當有人從RL前方經過時，照射到RL上的光線發生突變，RL兩端光電阻值突然變大，從而導致三極管基極與發射極兩端間的電壓突然增大，使三極管處于放大狀態，三極管支路電流突然增大，語音芯片TG端收到觸發信號，其OUT端便向揚聲器輸出內部存儲的“汪汪”狗叫聲。 電路中可根據外界光線的強弱調節RP，改變電路感光的靈敏性，使電路可在不同亮度的環境下工作。R2主要起分流作用，避免電路中因電流過大而損壞語音芯片。R3為外接震蕩電阻，其阻值大小影響聲音的速度和語調。C為退耦電容，在電池電能快耗盡、內阻增大時，可有效地避免Y發聲時產生的畸變（嚴重時會產生振蕩，無法正常發聲），相對延長電池的使用壽命。
|
