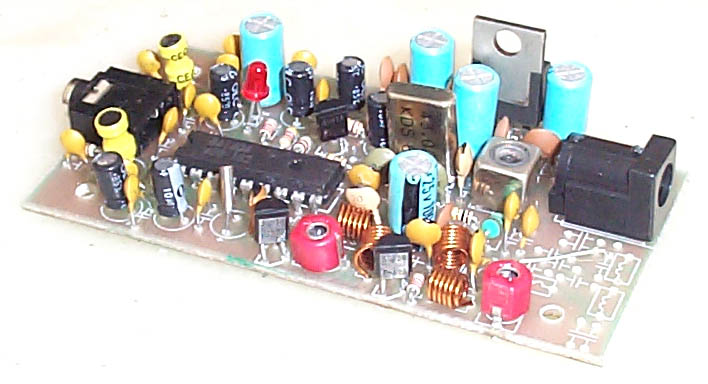

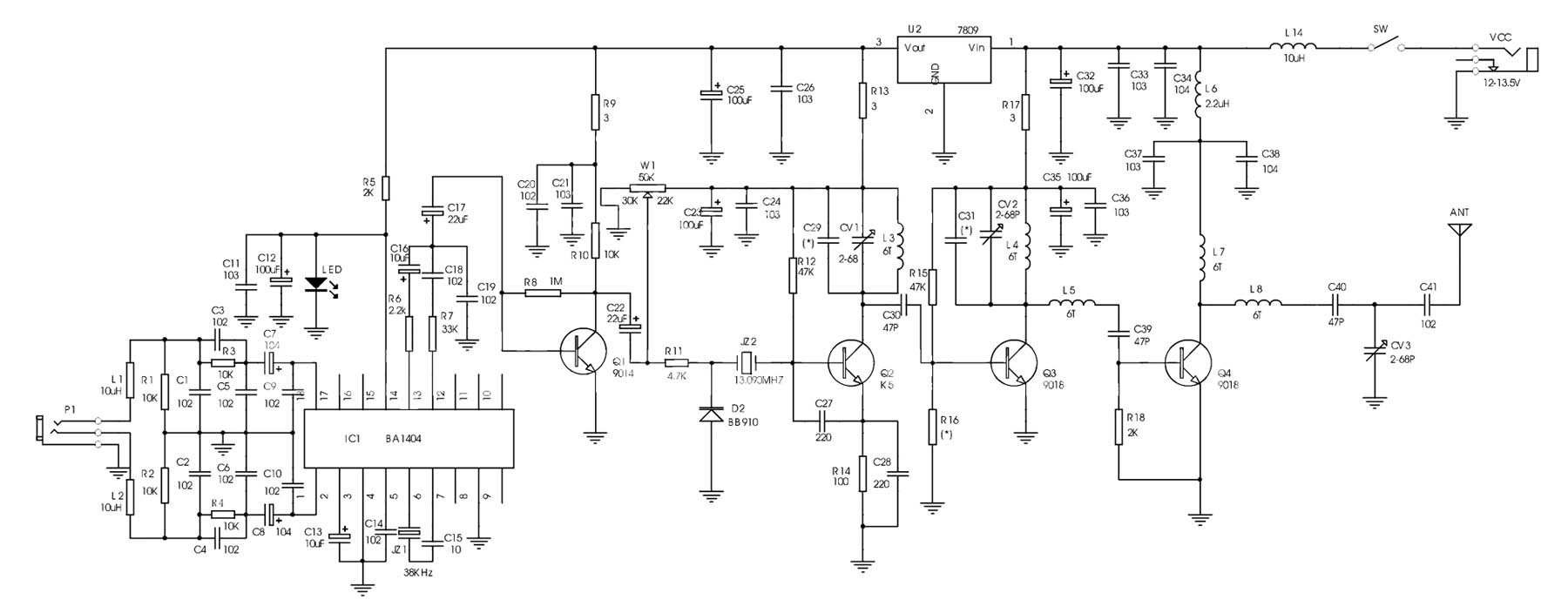

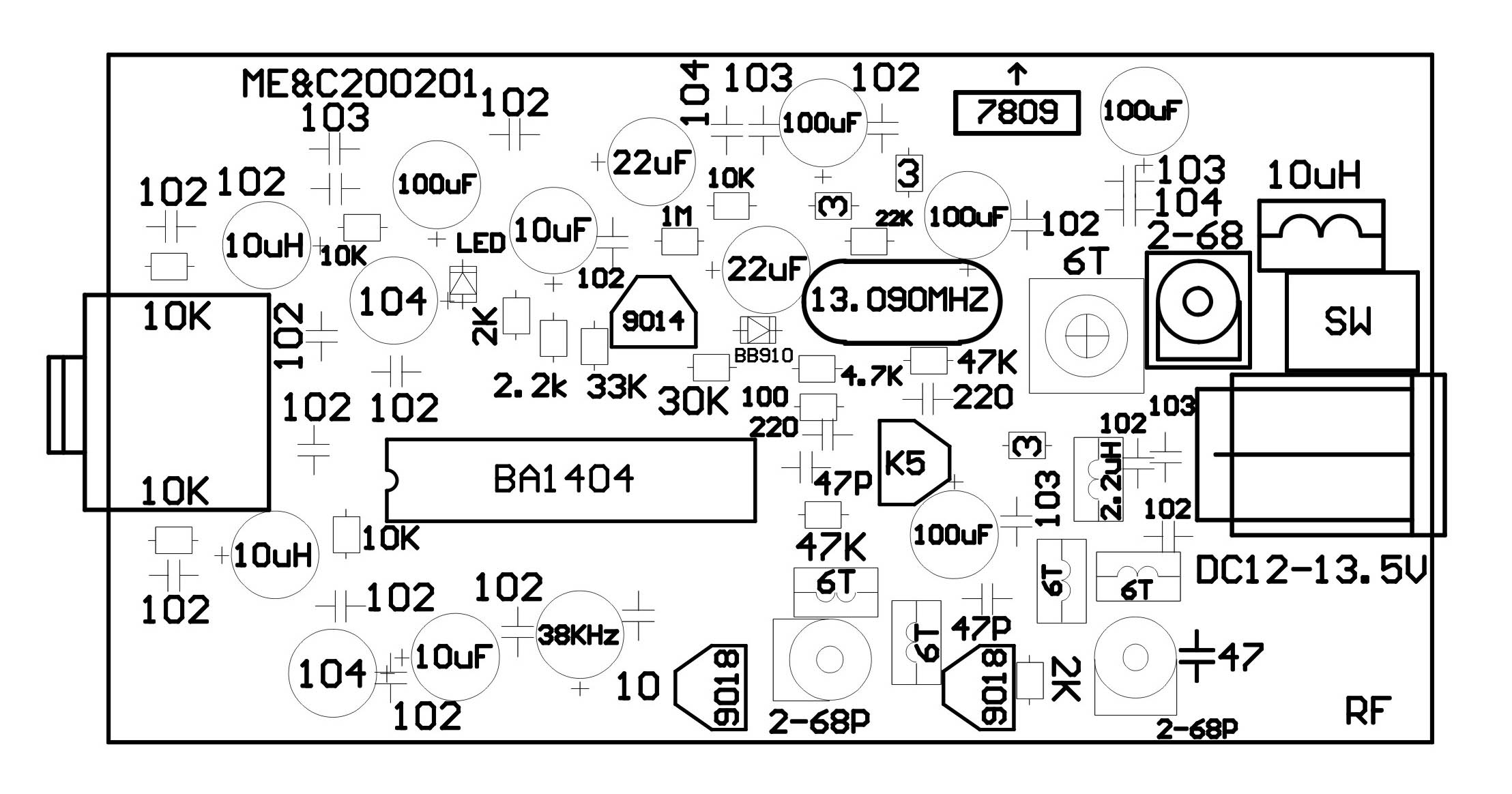

制作一臺頻率穩定發射距離稍遠的調頻立體聲發射器一直是許多無線電愛好者的心愿，這里介紹一款由閩實科技開發中心生產的采用晶體穩頻的調頻立體聲發射機，該機工作頻率相當穩定，音質上乘，非常適合作為家庭無線音響之用。 下圖為該機的工作原理圖，該電路主要由四部份組成：供電電路，立體聲編碼電路，晶體振蕩電路和射頻放大電路；U2和發光二極管LED及相關阻容元件構成供電電路，其中U2輸出穩定的9V電壓，供BA1404和Q1Q2之用，發光二極管在這里除做為電源指示外，還為BA1404提供穩定的2V左右的工作電壓。R5為LED的限流電阻。C25，C26，C32，C33，C34為電源濾波電容，R5，R13，R17為電源退耦電阻，可減少各級間因使用同一電源而帶來的級間干擾。BA1404及周邊元件構成調頻立體聲編碼電路，這里不使用其內部的高頻振蕩電路，只將它作為立體聲編碼器之用。R1，R2，R3，R4和C1-C10構成調頻預加重及輸入匹配網絡，與接收機的去加重網配合可有效地改善頻響效果。L，R兩路音頻信號經預加重網絡及輸入匹配網絡后分別輸入BA1404的1和18腳，編碼后的音頻信號由14腳輸出，同時13腳輸出19KHZ的導頻信號供接收機同步解調出LR信號。Q2及其周圍的元件構成晶體振蕩電路，其振蕩頻率由晶振JZ2決定，本圖中為13.09MHZ，IC1輸出的音頻編碼信號和導頻信號經Q1構成的放大電路放大后送入晶體振蕩電路，Q1級可有效地加大調制頻偏。通過選擇變?nèi)荻䴓O管和晶振亦可有效地加大調制頻偏。Q3，Q4構成射頻功率放大電路，Q2Q3還起到倍頻和功率放大的作用。通過改變CV1CV2，可將射頻頻率倍頻為91.63MHZ（此處為七倍頻），剛好落在調頻廣播頻段。Q4工作在丙類狀態，發射效率較高。L8,C40及CV3,C41構成射頻濾波及天線耦合電路，通過調節CV3可使高頻波有效地傳送給天線，減少諧波分量。整機輸出功率約為1W，采用室外GP天線發射在開闊地帶實測約可發射近一公里。 下圖為該機電路板裝配圖。L1，L2，L6使用色標電感，L6應選擇功率不小于1/8W的色標電感，其它電感線圈均使用直徑為0.51mm的漆包線在3.3mm的鉆頭上繞制，圈數為圖中所標。Q4亦可選用C2053可使射輸出功率更大些。整板工作電流約為200毫安。直流電源應選擇輸出電流不小于500毫安輸入電壓為12V的直流適配器。如果工作電源的輸出功率不夠，極易引入交流聲，影響發射機的工作性能。 所有元件焊接完畢檢查無誤后接上拉桿天線或GP天線，將場強計調諧在91.63MHZ，通電試機，調節CV1，使其LC回路諧振在晶振的N倍頻上（此處N=7，即13.090MHZ x 7=91.63MHZ，F(xiàn)M88-108MHZ段內），此時場強儀指示輸出最大，接著調節CV2和CV3使輸出場強最大即可。該電路的調制頻偏相對于普通電臺的調制頻偏會略小些，表現為接收機輸出的聲音較小，但已可滿足一般正常接收的需要。調整W1可改善調制頻偏和立體聲分離度及音質。 |
