空氣負離子發生器電路圖

發布時間：2009-12-24 14:47 發布者：我愛電路圖

空氣負離子發生器是利用高壓電暈增加空氣中負離子成份，從而改善空氣質量，可以促進身體健康，被譽為“空氣維生素”。醫學臨床實踐證明，它對呼吸系統、循環系統以及神經方面等疾病均有輔助療效，因而在生活及醫學界得以廣泛應用。
　　
本文介紹的是一種高效開放式負離子發生器，它采用可控硅逆變高壓，懸浮式放電針，結構簡單，效果良好，安全可靠。市電電壓在160－250V均能正常工作，且耗電極省，僅1W左右，因此可長期連續工作。
　　
工作原理

　　　　　　　　　　　　　　　　
　　

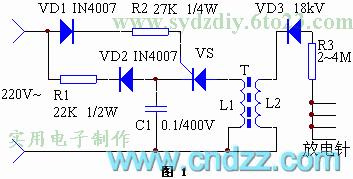

該負離子發生器電路見圖。220V市電經VD1、VD2和R1、R2的整流、限流，單向脈動電流控制VS的通斷，產生振蕩，經變壓器T升壓后，經VD3整流得到萬伏左右的負高壓，經放電針對空氣放電，產生電離，生成負離子。
　　
元器件選擇與制作
　　
元器件清單

編號    名稱    型號       數量
R1       電阻  22K  1/2W 1
R2       電阻  27K  1/4W 1
R3       電阻  2－4M          1
C1    金屬化紙介電容 0.1u/400V 1
VD1 VD2  整流二極管  IN4007 2
VD3    硅堆    18kV       1
VS    單向可控硅  1A/400V 1
T    脈沖變壓器          自制 1
　　
T可用14吋黑白電視機行輸出變壓器改制，將低壓繞組線圈全部拆除，用Φ = 0.35mm漆包線或絲包線繞28匝為L1，原高壓包為L2，R3是防觸電保護電阻，阻值為2—4MΩ。三枚放電針可用普通鍍鎳大頭針，高壓端引線要用黑白行輸出高壓線。
　　
該電路只要元件良好，焊接無誤，勿需調試即可正常工作。
