無線遙控開關電路(二)

發布時間：2011-7-1 10:51 發布者：電路圖分享

本例介紹一款4路無線遙控開關，它采用無線遙控發射／接收和無線遙控專用編碼／解碼集成電路制作，可同時控制4種不同電器或控制同一種電器的不同工作狀態。

該無線遙控開關電路由無線遙控發射器電路和無線遙控接收控制器電路組成，如圖所示。

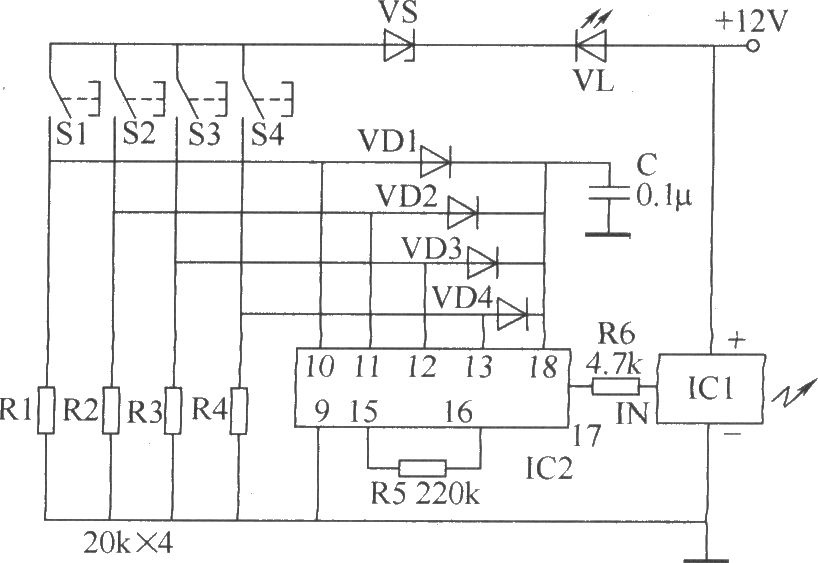

無線遙控發射器電路由無線遙控發射頭IC1、無線遙控編碼器和開關控制電路組成。

無線遙控發射器電路

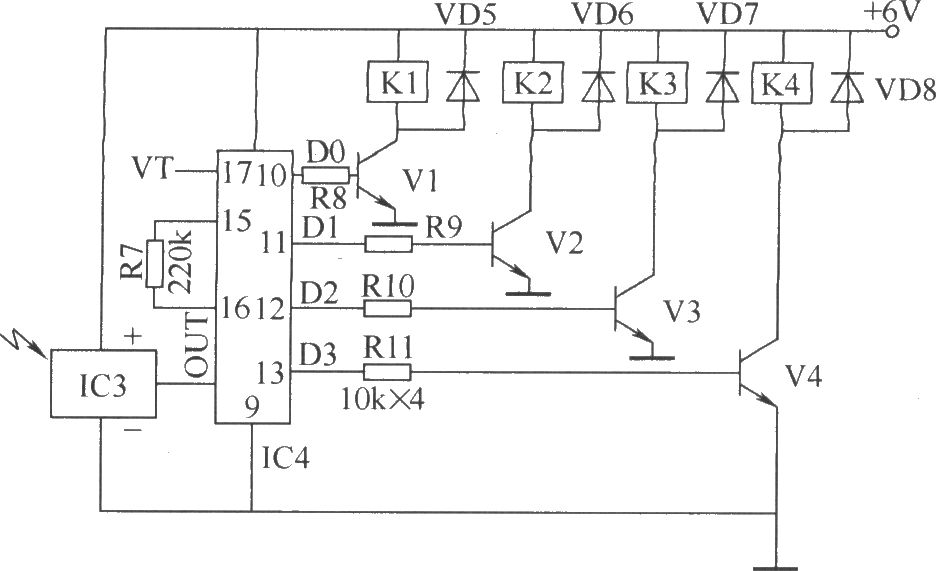

無線遙控接收控制器電路由無線遙控接收頭IC3、無線遙控***和控制執行電路組成。

無線遙控接收控制器電路

元器件選擇

R1～R11選用1／4W碳膜電阻器或金屬膜電阻器。

C選用獨石電容器或滌綸電容器。

VD1～VD8均選用1N4148型硅開關二極管。

VS選用1／2W、5.6V穩壓二極管。

VL選用φ3mm或φ5mm的發光二極管。

V1～V4均選用S8050或C8050型硅NPN晶體管。

IC1選用T630型無線遙控發射頭；IC2選用VD5026型無線遙控編碼器集成電路；IC3選用T631型無線遙控接收頭；IC4選用VD5027型無線遙控***集成電路。

K1～K4均選用6V直流繼電器，其觸頭電流容量應視受控電器的功率而定。

S1～s4均選用微型動合(常開)型按鈕。
