PGA102構成的數據增益高速串級放大器

發布時間：2011-8-4 09:38    發布者：ipolo
關鍵詞： PGA102 , 放大器

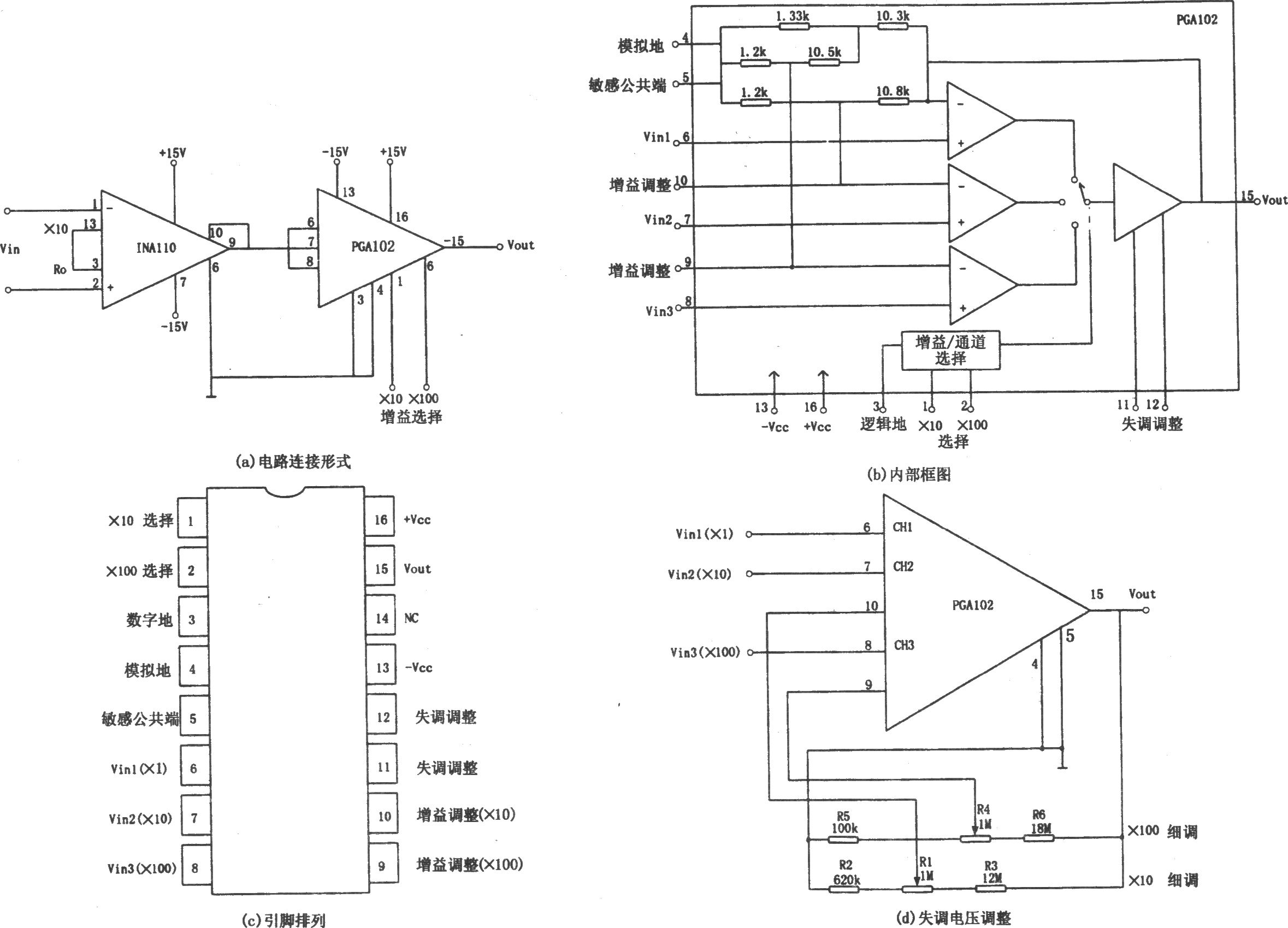

如圖所示為數據增益高速串級放大電路。該電路由快速數控儀用放大器INA110和增益可編程集成運放PGA102組合而成。當INA110的引腳3與引腳13相連時，該級的電壓放大倍數為Av=10。該電路增益的控制由第二級PGA102集成運放完成。

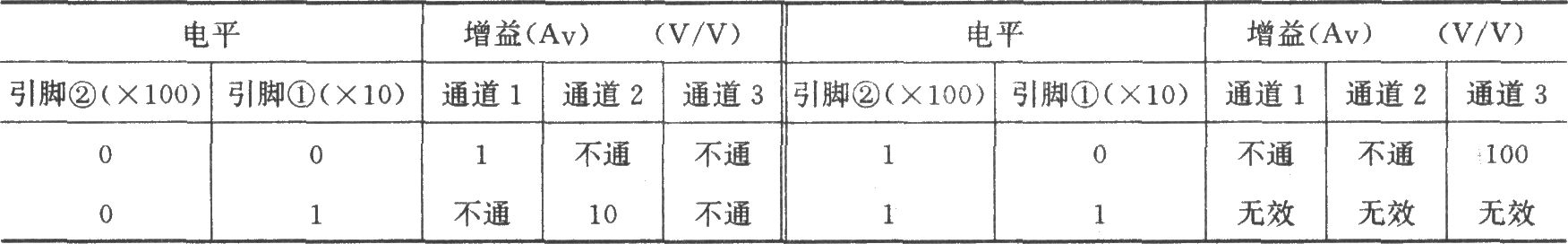

增益值與控制端電平的關系：

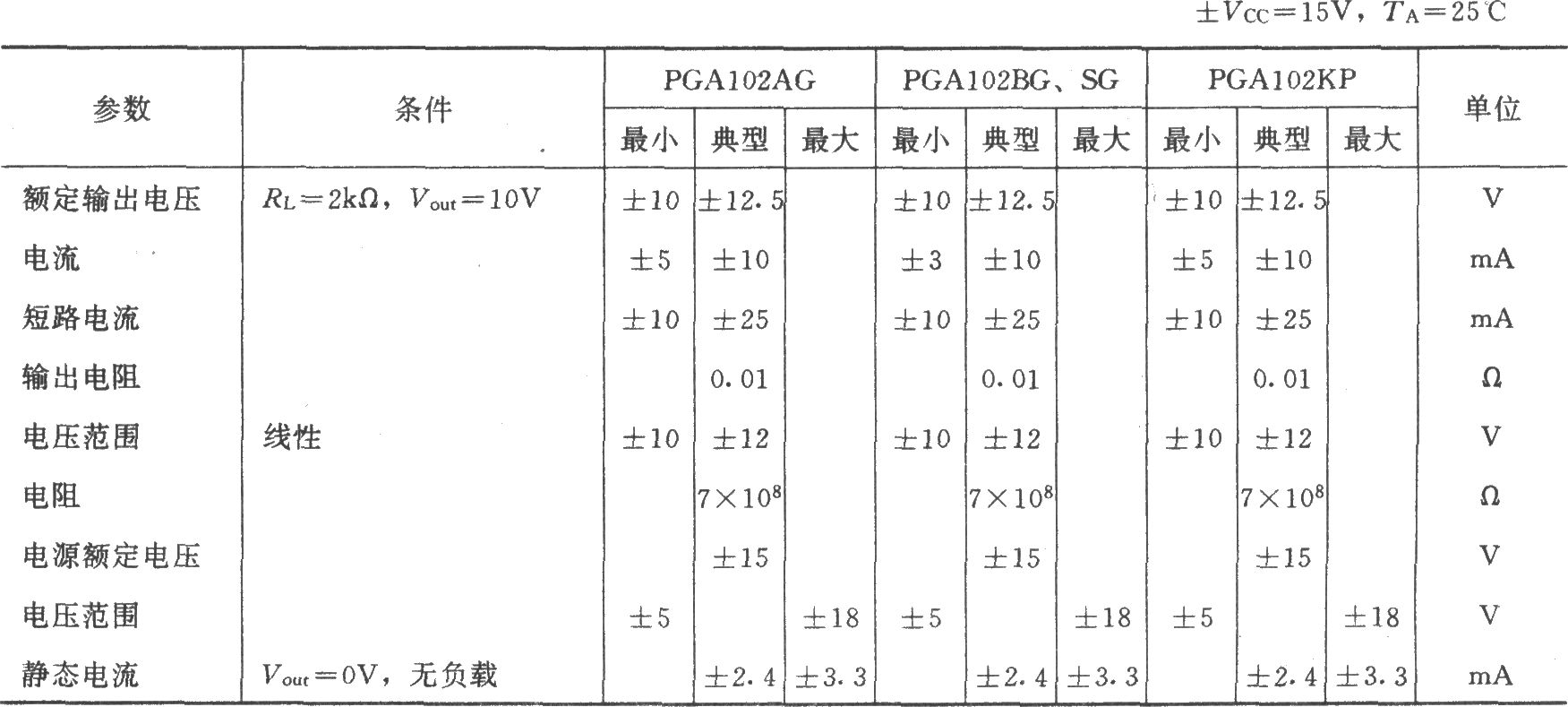

PGA102集成芯片的主要參數：
