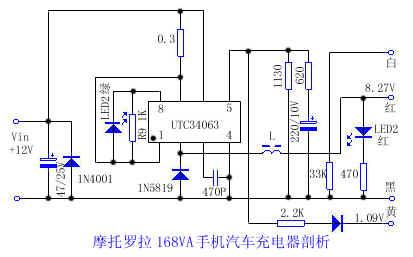

市場上有一種適合摩托羅拉168VA手機的汽車充電器，體積小巧，可直接插在汽車點煙器插座內使用或充電。由于未附電路圖，給維修帶來不便。經實測電路圖，供維修時參考。 圖中UTC34063為八腳雙列直插式IC，是單片升、降壓直流轉換控制IC。該IC內部有溫度補償器、比較器、大電流輸出開關等單元。振蕩頻率為100KHz。實測數據如下表。 腳號 .....在路電阻值 ......電壓(V)......紅測(KΩ) 黑測(KΩ) 1 ......4.1 ......8.2 .......12 2 ......0.8...... 7.8...... 8.28 3 ......5.8 ......22 .......0.65 4 .......0 ........0......... 0 5 .......1........ 1 .......1.26 6 ......4.2 ......8.2 .......12 7 ......4.2 ......8.2 .......12 8 .......5........ 10 ......10.6 注：1）在路電阻用500型萬用表實測； 2）電壓值為輸入直流12V，空載狀態用DT890C＋數字表實測 |
