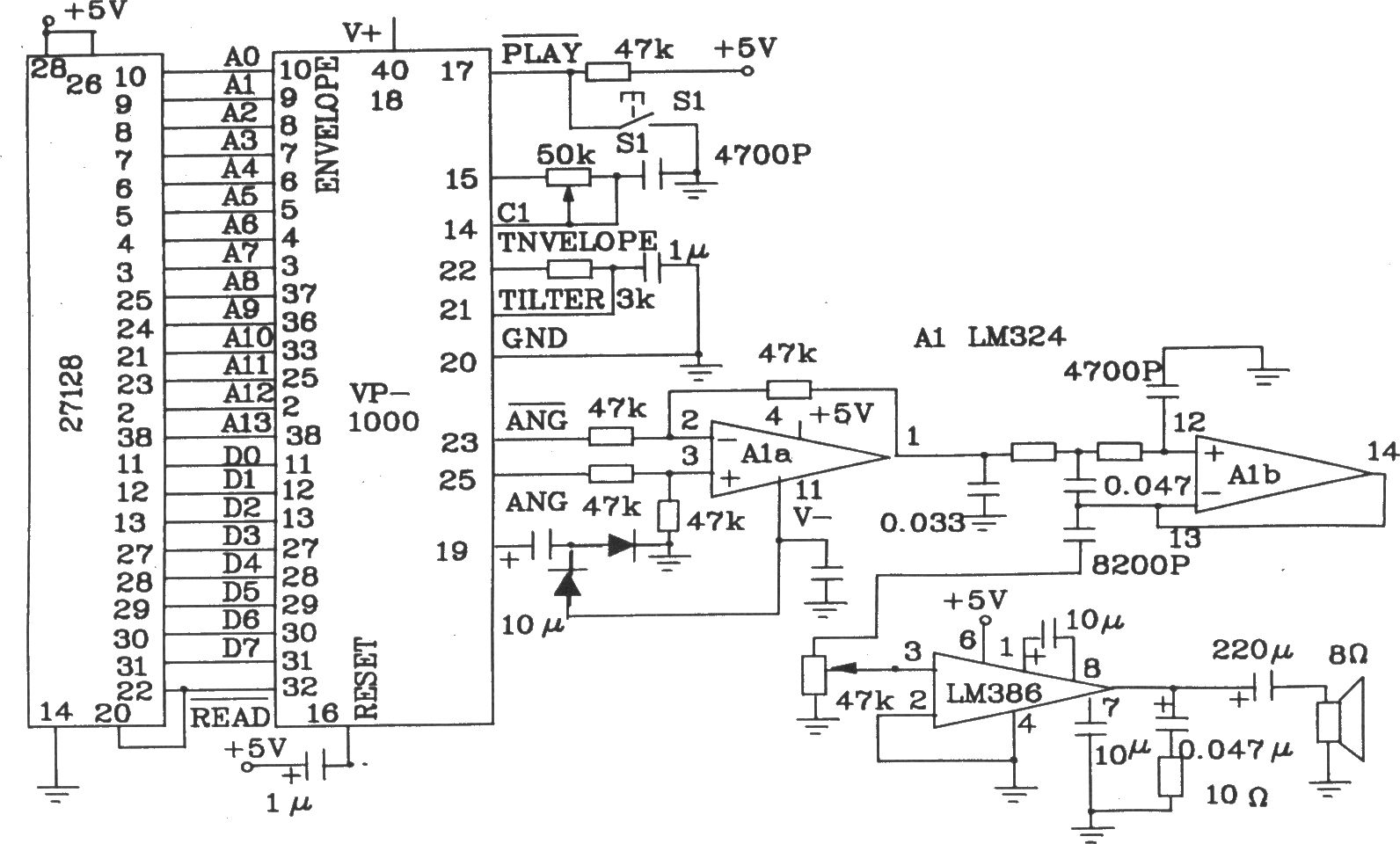

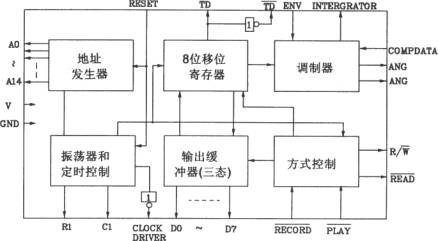

基本特點： ①VP-1000語言合成芯片是采用CMOS工藝制造，連續可變斜率增量調制技術(CvSD) 的大規模集成電路。 ②芯片適合配接靜態存儲器SRAM或只讀存儲器ROM或EPROM。尋址能力為32k×8位。 ③采樣速率為9．6～128kbps范圍內可調。 ④內部有時鐘振蕩電路，外接RC即可工作。 ⑤單一電源供電，工作電壓為直流 (3～6)V。靜態工作電流為50tLA。 ⑥采用40腳雙列直插式封裝。 VP-1000引腳圖： VP-1000引腳圖 VP-1000內部結構框圖 VP-1000的應用電路圖 圖中接了一片8k x 8的SRAM，在采樣頻率為10kpbs時能存放6s多的錄音信息。Sl為放音開關，S2為錄音開關。VP-1000和已燒制好的存儲器相連只做放音的電路如上圖所示。 |
