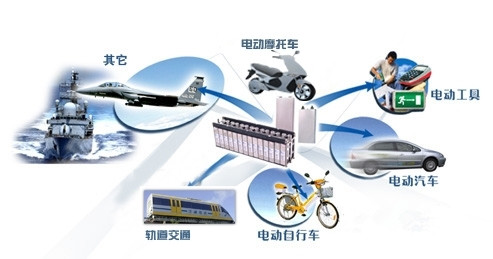

業界領先的BMS軟件解決方案 電池作為一種為各種工具提供動力來源的電源產品，被廣泛應用于電子產品、交通運輸、通信建設、航天航空建設等領域，傳統的電池測試中會用到眾多測試儀器，這些儀器連接繁瑣，測試數據需要手動記錄，測試項率也低；而如果使用專業測試設備來測試的話，測試的項目就比較固定和單一，缺乏可定制化。
為了最大限度發揮電池的性能，充分保證使用壽命，必須使用先進的電池管理系統，即BMS電池管理系統 (Battery Management System)。管理電池的充放電，使電池處于一個最佳的狀態，為何需要管理呢？因為電芯是一個電化學的過程，多個電芯組成一個電池，由于每個電芯特性，無論制造多精密，隨著使用時間，環境，各個電芯都會存在誤差與不一致的地方。所以，電池管理系統就是通過有限的參數，去評估當前電池的狀態，類似于中醫，通過表征看得的什么病，不是西醫，需要一些理化分析，人體的理化分析就像電池的電化學特性，可以通過大型試驗儀器去測量，但是嵌入式系統很難去評估電化學的一些指標。
電池管理系統能夠監控電池單元的電壓/電流與溫度，監控由多個電池單元串聯而成的電池組的電壓與電流，平衡電池單元之間的電壓，并可組網傳輸數據信號，確保電池在充放電時高效、安全地工作，延長電池的使用時間。納米軟件基于本身的技術積累，推出了一整套電池管理解決方案。
方案概述 納米軟件的NSAT-9000電池模組（包）充放電自動測試系統是圍繞一個電池管理IC構建的，該方案在一個封裝中提供低功耗MCU和高性能模擬前端（AFE），提供開發工具來支持開發安全可靠和高性能的鋰離子電池管理系統。 專門用于電池包、電池模組、電池單體、鉛酸電池、鎳氫電池、鋰電池、超級電容的性能測試。通過對單體電池（電池包）的電壓、內阻、溫度等參數的實時監測，實現系統對單體電池（電池包）的電流、電壓、內阻、溫度、單體壓差、SOC、SOH、功率絕緣耐壓測試。
方案特點 具有多種故障安全檢測功能，可實現電池組高安全性 專業電池測試軟件，測試效率更高 超低功耗存儲模式 過壓/欠壓保護，溫度過高/過低保護 集成原有測試儀器，測試成本更低 系統自帶保護預警預警，測試更安全 連續高精度電池電量檢測 電流和電壓校準功能
BMS 的狀態估算及均衡控制方案 針對電池在制造、使用過程中的不一致性，以及電池容量、內阻隨電池生命周期的變化，納米軟件應用多狀態聯合估計、擴展卡爾曼濾波算法、內阻/ 容量在線識別等方法，實現對電池全生命周期的高精度狀態估算。經測算，針對三元鋰電池，常溫狀態下單體電池SOC 估算偏差可達最大2%，平均估算偏差1%。 同時針對電池單體間的不一致性，使用基于剩余充電電量一致等均衡策略，最大程度的揮電池的最大能效。
電池內部的動態監測方案 在電池充放電過程中，實時采集電池組中的每塊電池的端電壓和溫度、充放電電流及電池包總電壓，防止電池發生過充電或過放電現象。同時能夠及時給出電池狀況，挑選出有問題的電池，保持整組電池運行的可靠性和高效性，使剩余電量估計模型的實現成為可能。除此以外，還要建立每塊電池的使用歷史檔案，為進一步優化和開發新型電、充電器、電動機等提供資料，為離線分析系統故障提供依據。
以上是納米軟件為某客戶布置的NSAT-9000電池模組（包）充放電自動測試系統，客戶現場實景圖，如有需要可登錄納米軟件官網了解詳情：http://www.namisoft.com/Softwarecenterdetail/376.html |
