國產DRV8837是一款1.8A 低壓直流有刷馬達驅動方案DRV8837。這是一款低功耗高集成度的方案，該款產品相比外形縮小75%。此外，與現有器件相比，它還將 RDS(ON) 降低 50%，將睡眠電流降低75%。能直接替換，完美間融合，DRV8837替代。 國產DRV8837四大特點：雙軌供電、集成度高、封裝面積小、功耗低、產品穩定性極高，性價比非常好。該款產品使用雙電壓雙軌供電，VCC部分為1.8V至7V，VM部分為0 V至11V，支持PWM控制。 附DRV8837原理圖：

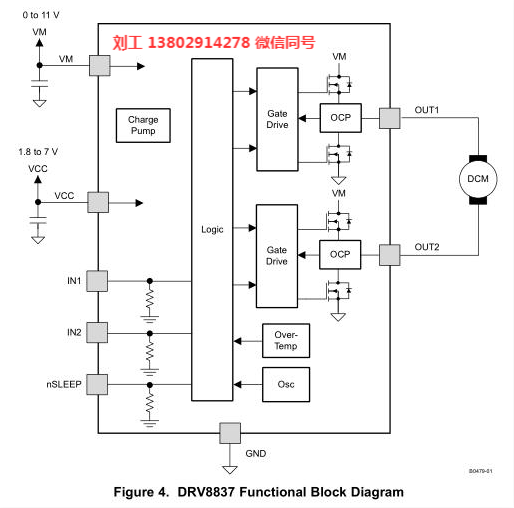

邏輯驅動和馬達驅動分開，可以確保馬達驅動力更強，器件使用范圍更寬；第二點則是防止開機瞬間的沖擊電流可能把電源電壓拉低至欠壓保護點，從而無法保證馬達的穩定工作。 此外，該馬達驅動芯片內部PWM1與PWM2是完全分開的，可以同時驅動兩個DC馬達。 需要注意的是，該款產品最大的特點就小，包括睡眠電流業界最小——只有35nA，封裝體積最小——2*2 mm，但過流保護、過溫保護和欠壓保護都可以支持。 如果不用集成驅動芯片而是使用分立器件搭成驅動系統的話，需要SOT-23的三極管或者MOS管，本身這個器件是2×2的，一個SOT-23芯片布下來是這么小的封裝，布下來的面積是2×3或3×4mm，所以這里面至少需要4顆甚至6顆SOT-23器件，如果未來要做保護的話外面還要加個保險絲，所以整個PC板面積大概是這個器件做下來的面積的20倍左右。而且如果使用分立方案，不管是電流監測還是過壓保護都不容易設計。 同時，正是因為高度集成化，簡化了系統整體BOM成本，并且PCB制作費用（包括焊接、良率、產能）方面都可以有極大優化。 通過同類別產品測試對比，同樣的電池（四個6V），輸入電壓均為4.7V，工作電流250mA，截止電壓3.6V，這顆國產DRV8837替代料運行時間高達700分鐘，而晶振對手大概只有470分鐘左右，效率提升了48%，這是一個非常驚人而又驚喜的測試對比，正因為國產DRV8837替代料的RDS（ON）控制得相對較低，所以才能在競爭對比中，脫穎而出。 也給大家歸納一下這個芯片的一些特性： • H 橋電機驅動器 – 驅動一個直流電機或其他負載 – 低金屬氧化物半導體場效應晶體管 (MOSFET) 導通電阻：高側 + 低側 (HS + LS) 280mΩ • 1.8A 最大驅動電流 • 獨立的電機和邏輯電源引腳： – 電機 VM：0 至 11V – 邏輯 VCC：1.8 至 7V • 脈寬調制 (PWM) 或 PH/EN 接口 – DRV8837：脈寬調制 (PWM)，IN1/IN2 – DRV8838：PH/EN • 具有 120nA 最大睡眠電流的低功耗睡眠模式 – nSLEEP 引腳 • 小型封裝尺寸 – 8超薄小外形尺寸封裝(WSON)(PowerPAD) – 2.0mm×2.0mm • 保護特性 – VCC 欠壓閉鎖 (UVLO) – 過流保護 (OCP) – 熱關斷 (TSD) 接下來聊一下DRV8837的應用，話不多說，先上應用的典型案例圖：
在本質上，國產DRV8837替代料的應用原理就如上所述，實際上這顆馬達驅動IC的應用場景非常廣泛，基本上所有簡單的馬達應用，都可以使用，他的特點就是：穩定可靠，性價比極高，應用領域比較廣泛的有： 電動牙刷 攝像機 數字單鏡頭反光（DSLR）鏡頭 玩具類產品 消費類產品 機器人技術、無人機、航模等 醫療設備 自保持繼電器 以上是一些比較普及的產品應用，這里有必要說明的是，在“機器人技術、無人機、航模等 ”這個領域，對體積限制、舵機的方向控制，包括轉向等等，對于小體積的馬達驅動的要求是非常苛刻的，而國產的馬達驅動IC國產DRV8837替代料是完全能滿足這類型的產品需求的，其穩定性是優于別的競爭型號的，側面反饋出這顆芯片性能真的不錯。 |
