                               臺灣鑫創SSS1700與SSS1630參數對比|SSS1700與SSS1630電路設計比較|SSS1630最新升級版本
      臺灣鑫創SSS1700與SSS1630都是臺灣鑫創推出的96KHz 24位采樣率USB音頻編解碼芯片。SSS1700是SSS1630的最新升級版本，不管在產品特點、特性參數、封裝尺寸方面都是可以替代SSS1630，且功能和音質效果比SSS1630要好。
    SSS1700除了滿足SSS1630所有的參數以外，有以下三個方面比SSS1630更有優勢：
1.在設計方面內置了12MHZ晶振，首先節省了整體的BOM設計成本，并且減少外圍電路器件，設計方面更加簡單且板框尺寸更小，集成度更高。
2.SSS1700芯片內置4段式歐規美規自動切換功能，即在設計的過程中，不必再增加一個歐美規切換IC,對比出口的產品，增加了產品的兼容性和通用性。
3.SSS1700在設計線控耳機產品的過程中，不需要再增加一個控制器，可以隨意控制音量大小和接通、掛起功能。
SSS1630和SSS1700設計結構原理圖區別如下：

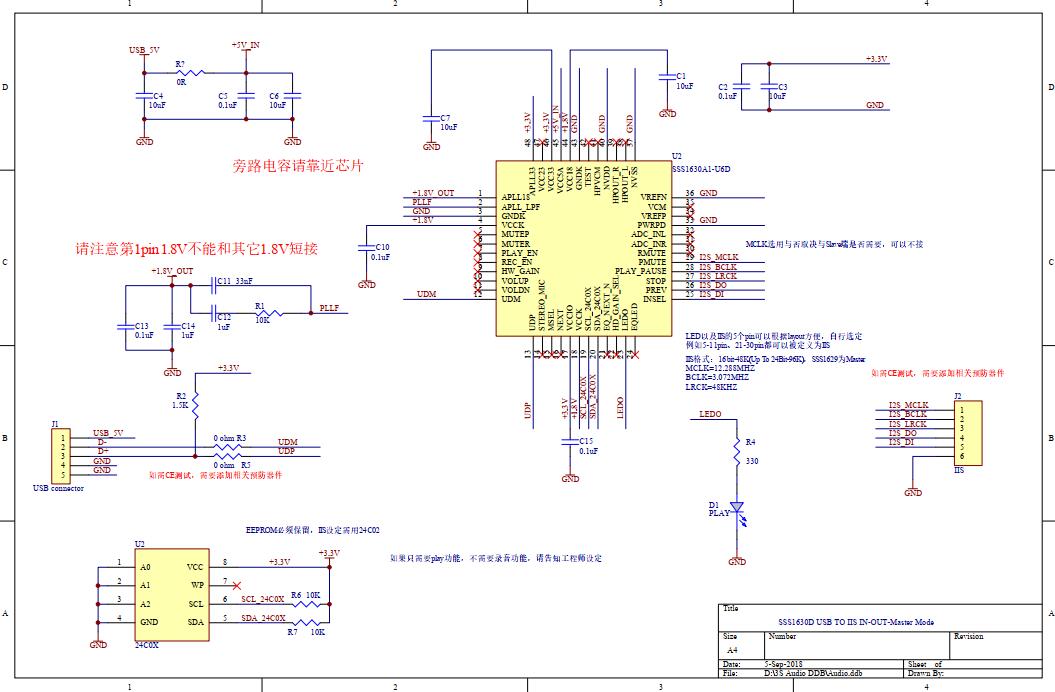

SSS1630設計原理圖：

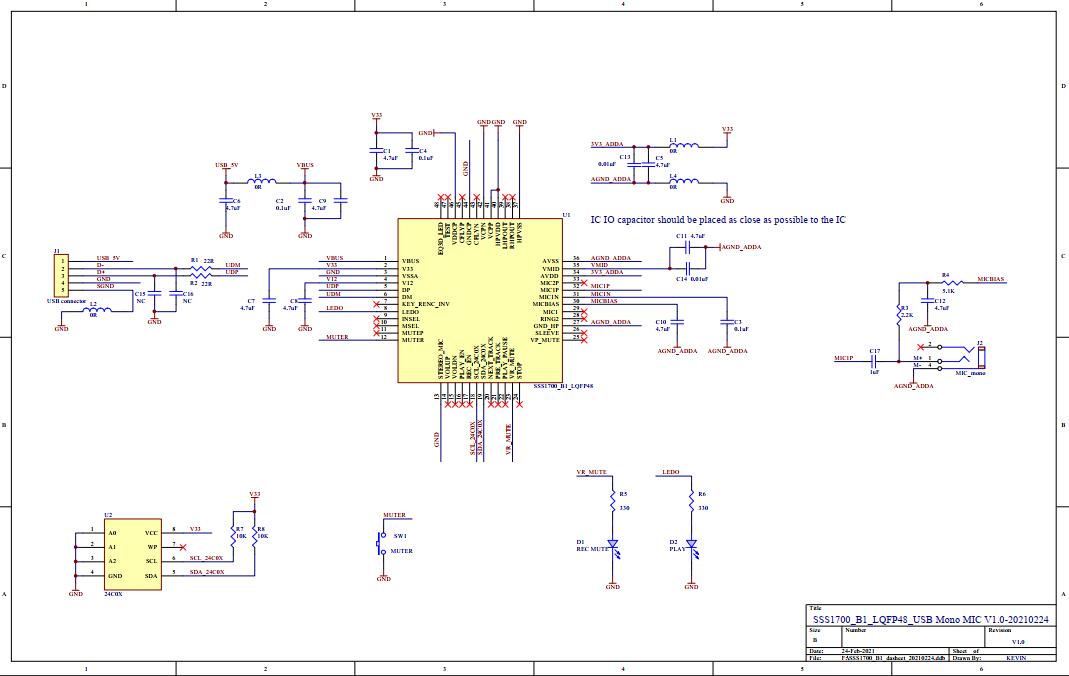

SSS1700設計原理圖：

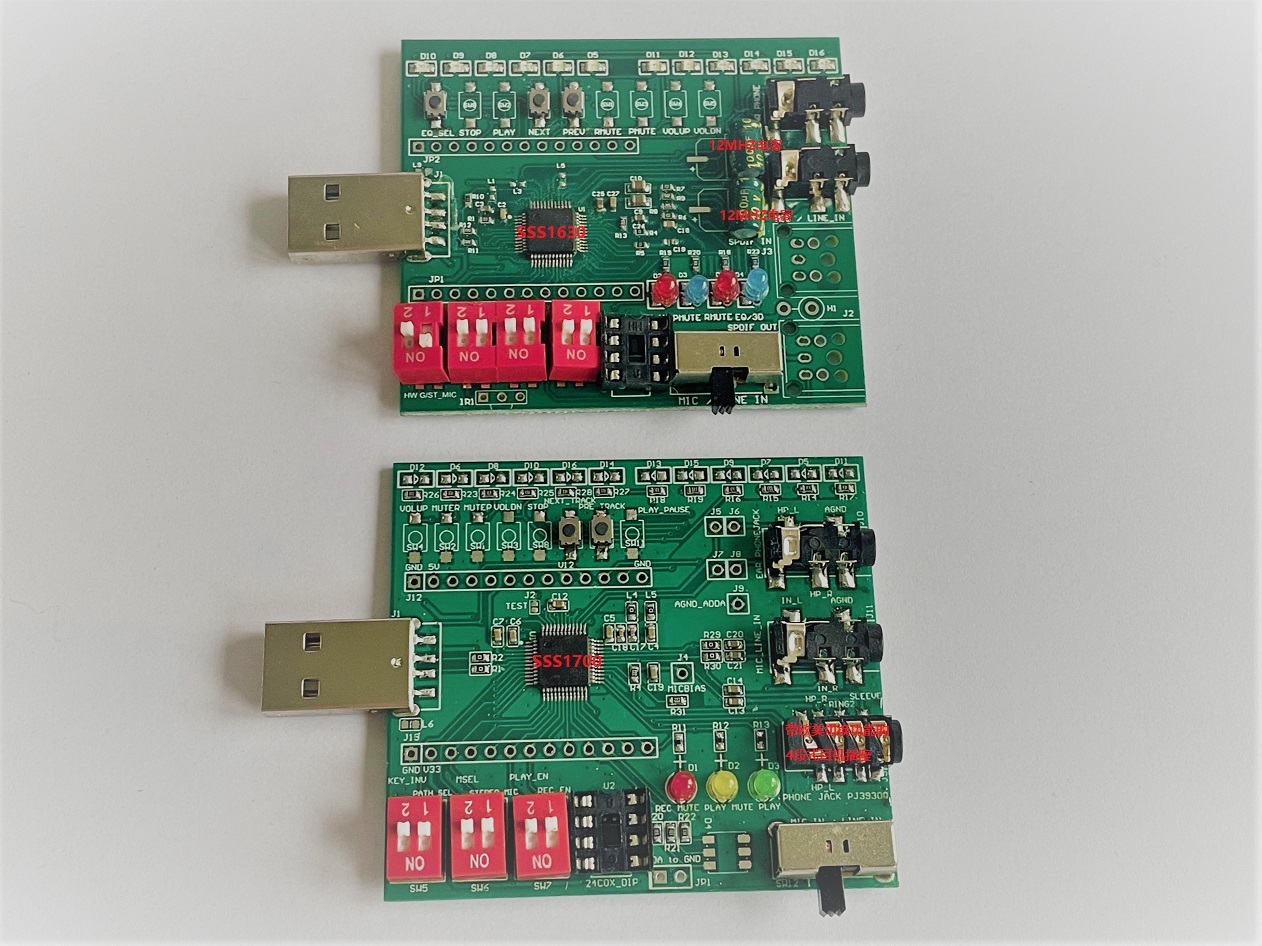

SSS1700與SSS1630設計USB音頻轉換DEMOBOARD板對比如下所示：

由上圖所示：
SSS1700板框中去掉了兩個體積大的電容，板框結構更加簡單，另外SSS1700板框中無需再加一個歐美規切換IC，整體方案設計更具有通用性，方案性價比更高。
SSS1700詳細的設計資料和設計原理圖如下面附件中：
SSS1700B1_USB Headset Line-in Controller Datasheet_v1.pdf (6.95 MB)

2021-3-5 19:19 上傳

點擊文件名下載附件
SSS1700設計規格書
下載積分: 積分 -1

SSS1700詳細的設計原理圖如下：
SSS1700_A1_LQFP48_USB Headset V1.0-20200105(1).pdf (15.74 KB)

2021-3-5 19:20 上傳

點擊文件名下載附件
SSS1700設計原理圖
下載積分: 積分 -1
