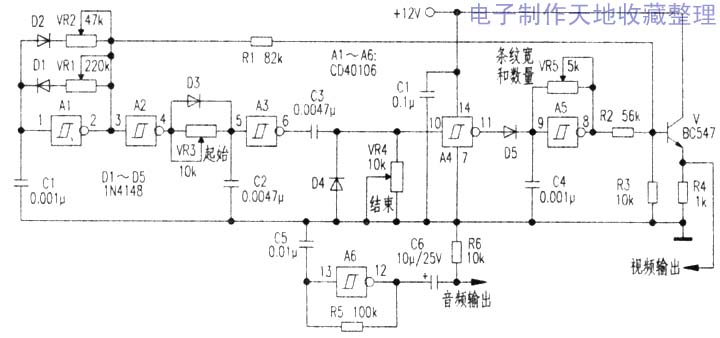

這里介紹一種用數字集成電路CD40106和三極管BC547組成的電視黑白條紋發生器，并帶有音頻的伴音信號。該發生器有兩路輸出，其一是視頻黑白條紋，其二是伴音輸出。 使用時，只需把該發生器的視頻輸出與電視機的視頻輸入通過視頻連接線對接；音頻信號通過音頻連接線與電視機對接。若電視機是正常工作的，則可在電視機屏上看到黑白相間的條紋并發出音頻聲響，所以利用該發生器，可以校準有故障電視機的行定時(時基)電路、場(垂直)同步電路和伴音電路。 電路工作原理：電路見附圖，電路中CD40106是6施密特觸發器，其中門反相器A1與其外圍電路D1、D2、VR1、VR2和C1組成PAL制的水平同步脈沖振蕩器，調整VR1使同步脈沖寬度(高電平)接近60μs；調整VR2，使同步脈沖的低電平時間為4.71μs，即行同步脈沖周期為641μs(PAL制)。 附圖中的門反相器A2組成同步脈沖與后級的緩沖器，門反相器A3-A5及外圍電路完成視頻信號的下述功能：調整電位器VR3，可以控制電視機黑白條紋的垂直起始位置；調整VR4，可以控制黑白條紋的結束位置；調整VR5，可以控制垂直線的寬度和數目。一旦該發生器通過正常工作的電視機經上述方法校準后，即可投入使用，以檢測其他電視機的部分故障(行場)。 如果上述調試過程中，讀者無示波器觀察同步脈沖波形，將VR1、VR2分別改用固定電阻150kΩ和22kΩ，也可得到A1振蕩器產生所需的同步脈沖行頻15625Hz。現在電子市場上有一種便宜的LCD顯示的數字多用表，可以直接測試脈沖的頻率(最高可到10MHz)和占空比，用它可直接測試A1振蕩器的頻率和占空比，以校正調整上述固定電阻的阻值。電路中的三極管V，組成視頻信號的射極輸出器，作為發生器的視頻輸出信號。 電路中門反相器A6和R5、C5構成音頻振蕩器(fo≈800Hz)，再經R6和C6阻容耦合輸出，用于檢測電視機的伴音通道是否正常：工作。 關聯主題：電視條紋信號信號發生器制作，條紋信號發生器電路 |
