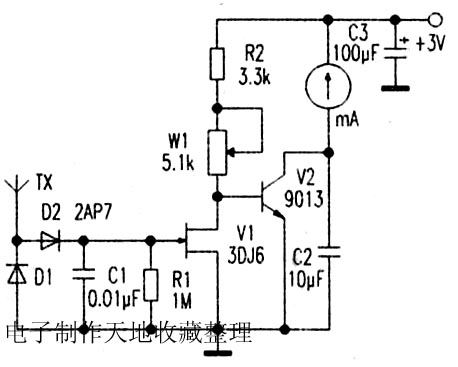

本文介紹的場強儀，電路簡單、不對萬用表作任何改動，且靈敏度高。該場強儀采用先檢波后直流放大的原理，電路如附圖所示。由天線TX，二極管D1、D2，電容C1構成的電路接收高頻信號，經檢波后產生直流電壓。經過V1、V2放大后。推動電流表指示，調節W1控制V2的基極電壓，進而改變電流表的指示，從而達到調節靈敏度的作用。制作時，D1、D2選擇檢波二極管2AP7 (截止頻率＞150MHz)，V1選用結型場效應管如3DJ6，3DJ8等。V2可用9013或9014(β＞140)，天線采用小型拉桿天線。制作完成后，應將電路放入屏蔽罩內，以免外界電場干擾。使用時，接好電源和萬用表，將萬用表旋至5mA擋，調節W1使表針滿偏，因為天線感應信號越強，表針偏轉越小。用該場強儀測收音機本振，表針有明顯擺動。關聯：場強儀電路，場強儀制作 |
