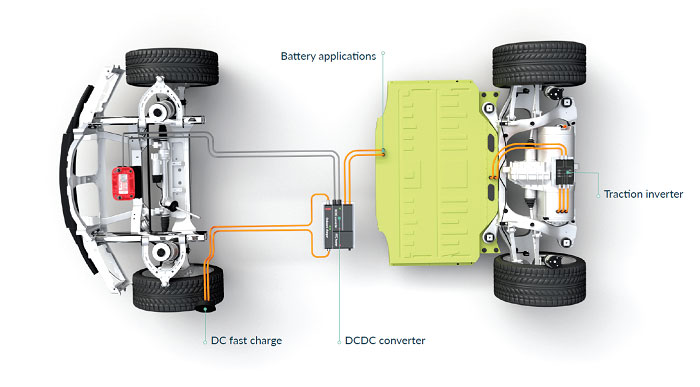

此款高精度 3.3V/5V 傳感器芯片可簡化逆變器/轉換器控制和電池管理設計 Melexis 推出適用于汽車功率轉換應用的新一代電流傳感器芯片，具有更高的分辨率，可選 3.3V 或 5V 的工作電壓，并集成過流檢測功能的電路。
MLX91219 是一款傳統霍爾電流傳感器芯片，結合 C 型鐵磁芯，可測量 200A 至 2000A 以上的電流。MLX91218 是一款 IMC-Hall 電流傳感器芯片，采用靈活的 U 形屏蔽罩抵抗干擾，可測量 200A 至 2000A 范圍內的電流。這兩款傳感器芯片均大幅提高了信噪比（SNR），幾乎是前幾代的 2 倍。MLX91218 和 MLX91219 符合 AEC Q100 級標準，具有高線性度，滿量程誤差不超過 ±0.3%，為管理電機控制、逆變器和轉換器等高速應用提供了更高的精度，還可以對電池管理系統（BMS）進行冗余監測。這兩款傳感器芯片通過熱漂移最小化，將電壓偏移控制在 +/-5mV 以內，靈敏度控制在 +/-1% 以內，可確保在寬溫度范圍內的精度。 MLX91218 和 MLX91219 可選擇 3.3V 或 5V 的工作電壓，設計人員可以直接在包含新式 3.3V 低壓微控制器的電路中使用，或者與傳統的 5V 設備一起使用。 MLX91218 和 MLX91219 均集成了過流檢測功能（OCD）的電路。鑒于此電路通常使用外部窗口比較器在片外實現，這兩款傳感器芯片可進一步簡化系統設計，節省電路板空間，并降低物料清單成本。過流閾值可在產品初始配置時在內部進行設置。后續產品將采用 SOIC8 封裝，配有額外引腳，能夠使用外部分壓器提高閾值電壓設置精度。MLX91218 和 MLX91219 有兩個指示引腳，能顯示與內外部閾值相關的過流狀態，響應時間分別為 2μs 和 10μs。 這兩款傳感器芯片均提供可選的模擬輸出，用戶可以選擇固定輸出或正比于電源電壓的輸出。憑借 300kHz 帶寬和快速響應時間，MLX91218 和 MLX91219 適用于針對在高開關速度和基頻下工作設計的電路，以將控制回路中的相位延遲降至最低。此外，后續的 MLX91218 將采用 Melexis 榮獲專利的 IMC（集磁點）以優化磁場成形，從而實現緊湊、輕量的屏蔽。 采用單列直插式（SIP）4 引腳封裝的 MLX91219 現已上市。MLX91218 及采用小外形 SOIC8 封裝的 MLX91219 將即將上市。詳情請訪問 www.melexis.com。 |
