東芝推出業界最小封裝類型之一的4-Form-A電壓驅動光繼電器，進一步減小半導體測試儀的尺寸

發布時間：2021-12-16 16:20 發布者：eechina

關鍵詞：光繼電器 , 半導體測試 , TLP3407SRA4 , TLP3412SRHA4 , TLP3475SRHA4

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出三款采用業界最小封裝類型之一的4-Form-A電壓驅動光繼電器---“TLP3407SRA4”、“TLP3412SRHA4”與“TLP3475SRHA4”，這三款器件于今日開始支持批量出貨。

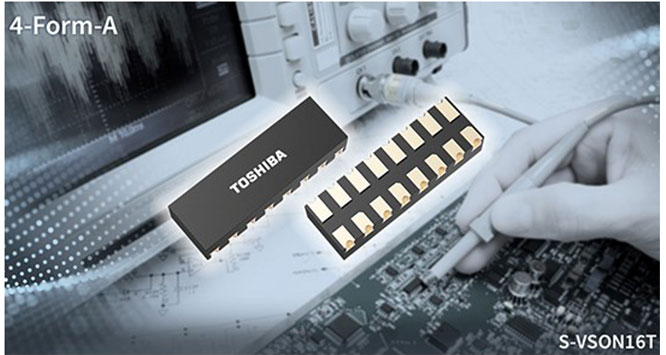

新產品是東芝有史以來第一款四通道常開型光繼電器。其采用最新開發的小型S-VSON16T封裝，安裝面積典型值僅為12.5mm2，為業界最小封裝類型之一。而且由于在輸入側內置電阻，這些產品無需任何外部電阻即可由電壓驅動。這些特性有助于降低對電路板空間的需求，從而能夠安裝更多的光繼電器。

新款光繼電器適用于諸如半導體測試器等需要在空間有限的電路板上安裝大量繼電器的應用。

新產品的最高額定工作溫度是125℃，因此適用于高溫環境，而且便于確保熱設計裕度。

 應用：
- 半導體測試儀（用于存儲器、SoC和LSI等器件的探針卡與測試頭）
- 老化設備
- 測量儀器（示波器、數據記錄儀等）

 特性：
- 采用業界最小封裝類型之一的S-VSON16T封裝，4-Form-A觸點
- 集成輸入電阻器的電壓驅動型，無需外部電阻（輸入電壓：3.3V系統或5V系統）
- 高額定工作溫度：Topr最大值＝125℃

 主要規格：

器件型號			TLP3407SRA4	TLP3412SRHA4	TLP3475SRHA4
封裝	名稱		S-VSON16T
	安裝面積典型值（mm2）		12.5
觸點類型			4-Form-A
絕對最大額定值	斷態輸出端電壓VOFF（V）		60
	通態電流ION（A）		0.6	0.25
	通態電流（脈沖）IONP（A）	T＝100ms時，占空比＝1/10	1.8	0.75	0.75
	工作溫度Topr（℃）		-40至125
推薦的工作條件	施加輸入正向電壓VIN典型值／最大值（V）	Topr時	3.3／6
電氣特性	斷態漏電流	VOFF＝50V時	1	1	1
	IOFF最大值（nA）
	輸出電容COFF典型值（pF）		80	最高20	最高20
耦合電氣特性	限制LED電流ILIM(LED)典型值（mA）	Ta＝110℃時，VIN＝5V	0.7	6.3	6.3
			（@3.3V）
	工作電壓VFON最大值（V）		3
	導通電阻RON最大值（Ω）		0.3	1.5	1.5
開關特性	導通時間tON最大值（ms）		20	0.5	0.5
	關斷時間tOFF最大值（ms）		1	0.2	0.2
隔離特性	隔離電壓BVS最小值（Vrms）		300
庫存查詢與購買			在線購買	在線購買	在線購買

如需了解相關新產品的更多信息，請訪問以下網址：

TLP3407SRA4
https://toshiba-semicon-storage. ... il.TLP3407SRA4.html

TLP3412SRHA4
https://toshiba-semicon-storage. ... il.TLP3412SRA4.html

TLP3475SRHA4
https://toshiba-semicon-storage. ... il.TLP3475SRA4.html

如需了解相關東芝隔離器／固態繼電器的更多信息，請訪問以下網址：
隔離器／固態繼電器
https://toshiba-semicon-storage. ... d-state-relays.html

如需了解相關新產品在線分銷商網站的供貨情況，請訪問以下網址：
TLP3407SRA4
https://toshiba-semicon-storage. ... ck.TLP3407SRA4.html

TLP3412SRHA4
https://toshiba-semicon-storage. ... k.TLP3412SRHA4.html

TLP3475SRHA4
https://toshiba-semicon-storage. ... k.TLP3475SRHA4.html
