光電耦合器能夠在電路中起到代替繼電器、變壓器等器件的作用，而用于隔離電路、開關電路、數模轉換、邏輯電路、過流保護、長線傳輸、高壓控制及電平匹配等。三極管輸出型光電耦合器的特點，是具有很高的輸入輸出絕緣性能，頻率響應可達300kHz，開關時間數微秒。
光耦亦稱光電隔離器或光電耦合器，作為一種隔離電子器件，光耦主要對強電和弱電有著卓越的隔離作用，因此光耦在數字電路上得到了廣泛的應用。 光電三極管又叫光敏三極管，是一種相當于在三極管的基極和集電極之間接入一只光電二極管的三極管，光電二極管的電流相當于三極管的基極電流。從結構上講，此類管子基區面積比發射區面積大很多,光照面積大，光電靈敏度比較高，因為具有電流放大作用，在集電極可以輸出很大的光電流。 光耦合器是一種以光為媒介傳輸電信號的設備；通常，發光器件（紅外發光二極管LED）和受光器（光敏半導體管，光敏電阻）被封裝在同一殼體中。當在輸入端施加電信號時，發光器發出光線，并且受光器在接收到從輸出端流出的光之后產生光電流，從而實現“電-光-電”控制。由于光耦種類繁多，結構獨特，特點突出，因而其應用十分廣泛。

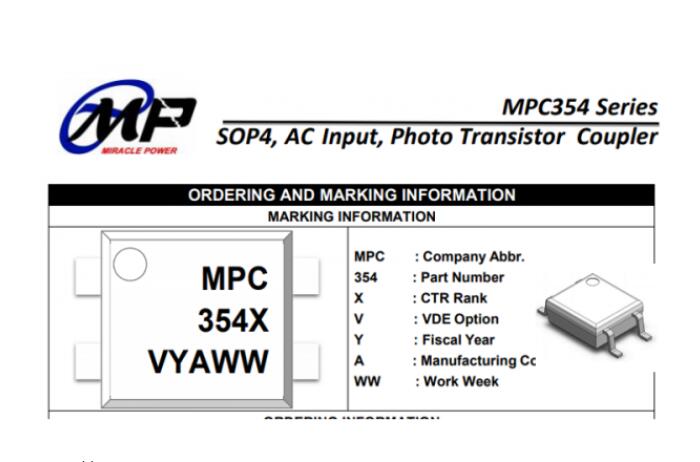

由工采網代理的臺灣美祿的光耦-MPC354系列結合了兩個AlGaAs紅外發射二極管作為交流輸入，其光耦合到一個硅平面光電晶體管探測器在塑料SOP4封裝與不同的鉛形成選項；具有堅固的共面雙模結構，提供了穩定的隔離功能。 MPC354系列將兩個砷化鋁鎵紅外發射二極管作為交流輸入，其光學耦合到塑料SOP4封裝中的硅平面光電晶體管探測器，具有不同的鉛形成選項。MPC354系列具有堅固的共面雙模子結構，具有較穩定的隔離特性。 光耦合器屬光電器件中之一環，系一發光及受光元件的組合體，借由光的傳輸達到導通的要求，為一理想的絕緣體，因此在許多電子電器產品上，皆采用此器件作為【高壓隔離】用途。發光器件通常為發光二極體，受光器件通常在低階產品為光二級管/光三級管/光晶閘管，高階產品為光耦合積體電路。 MPC354可應用于：交流線路監測器、可編程序控制器、電話線路接口、系統設備、測量儀器等領域。 光耦 - MPC354的特性： 高隔離3750 VRMS CTR的靈活性可用，請參見訂單信息 交流輸入與晶體管輸出 工作溫度范圍- 55°C至110°C REACH符合規定 MSL class 1 監管批準： -UL - UL1577 -VDE - EN60747-5-5(VDE0884-5) -CQC – GB4943.1, GB8898 臺灣美祿在光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，歡迎致電聯系：133 9280 5792(微信同號)
|
