作者：ADI現場應用工程師Frederik Dostal 小型化一直是電子行業的一個熱點，對電源尤其重要。電源的質量通常以單位體積的功率來衡量。ADI在本文討論了一些有助于實現小型化電源設計的注意事項。

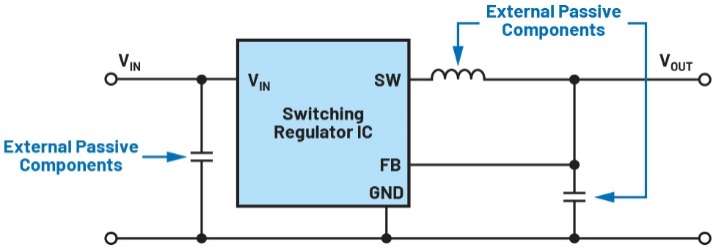

圖1.經典式開關穩壓器，帶有一個半導體和若干無源元件 盡量減少外部元件數量 電源通常由至少一個半導體和若干無源外部元件（如電感器、電容器和幾個電阻器）組成。將元件數量減少到如圖1所示，是縮小整個電源尺寸的第一步。 如果需要其他功能（如可調輸出電壓或可調軟啟動時間），則無源元件的數量就會增加，從而使整個解決方案所需的空間增加。圖1中的電路就是一個開關式降壓變換器的例子，所需無源元件的數量已降至最少。 盡量減小外部元件尺寸 為了獲得盡可能小的輸出電容器和電感器尺寸，開關穩壓器IC必須具有盡可能高的開關頻率。輸出電壓的電壓紋波基本上與外部元件的值和尺寸呈線性關系。例如，如果開關頻率增加一倍，則實現相同輸出電壓紋波所需的電感值將減半。這樣就可以減小設計尺寸。圖2顯示了LTC3307A開關穩壓器的空間要求。由于開關頻率高達3MHz，可以使用小的電感器。
圖2.輸出電流為3A的開關模式電壓轉換器的空間要求 盡可能減小開關穩壓器IC的尺寸 ADI的LTC33xx平臺由開關式降壓變換器組成，變換時的開關頻率高達5MHz。通過LTC33xx平臺為各種應用設計了專門的產品。LTC3315A已針對空間有限的應用進行了優化。它是一個雙通道變換器，在尺寸僅為1.64mm × 1.64mm的晶圓級芯片規模封裝(WLCSP)中，每個通道可提供2A的輸出電流。另外值得一提的是MAX77324。它是一個單通道降壓開關穩壓器，最大輸出電流為1.5A，外殼尺寸為1.22mm×0.85mm。圖3顯示了MAX77324封裝尺寸。
圖3.一款采用極小封裝的開關穩壓器
圖4.雙降壓穩壓器IC的封裝外形，尺寸為1.64mm × 1.64mm 通過集成電感器減小尺寸 減小電源電路尺寸的另一種方法是將電感器與開關穩壓器IC組合起來。這種組合稱為模塊。通過集成，讓電感器放置在半導體IC上，從而有可能減小邊緣長度。通過將模塊中的電感器用作熱導體和散熱器，還可克服另一個小型化阻礙。將電感器適當?shù)剡B接到電源模塊內的芯片上，可以讓半導體更好地散熱。特別是對于有著高輸出電流的小型開關穩壓器IC，散熱正成為一個越來越大的問題，因?yàn)樾酒氖褂脺囟炔荒艹^最高允許工作溫度。 使用創新技術來減小電源尺寸的方法有很多。ADI在這篇關于電源管理技巧的短文中介紹了其中的一些方法。小型化帶來了額外的間接優勢。例如，由于電路板空間需求減小，成本降低，就有可能打造功能性更高的技術設備，從而帶來更大的效益，由于電子設備更小、更輕，甚至還能降低運輸成本。 關于作者 Frederik Dostal曾就讀于德國埃爾蘭根大學微電子學專業。他于2001年開始工作，涉足電源管理業務，曾擔任各種應用工程師職位，并在亞利桑那州鳳凰城工作了4年，負責開關模式電源。他于2009年加入ADI公司，并在慕尼黑ADI公司擔任電源管理現場應用工程師。 |
