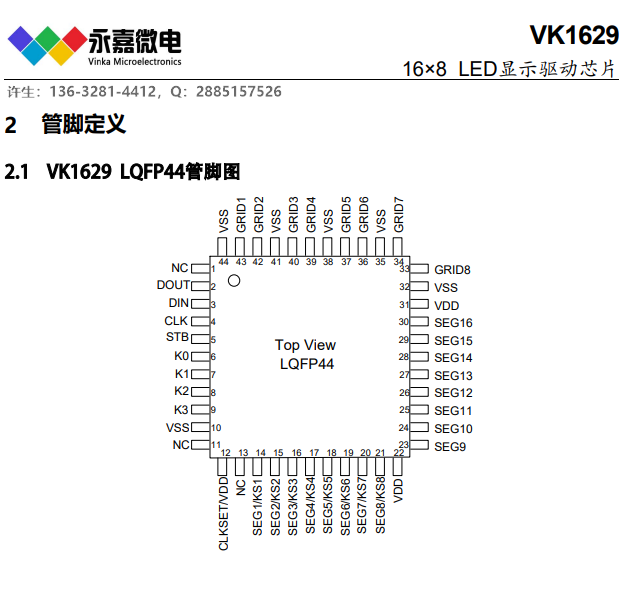

型號：VK1629 品牌：永嘉微電/VINKA 封裝：LQFP44 年份：新年份 工程服務，技術支持 （C21-81） VK1629是一種帶鍵盤掃描接口的數碼管或點陣LED驅動控制專用芯片，內部集成有4線 串行接口、數據鎖存器、LED 驅動、鍵盤掃描等電路。SEG腳接LED陽極，GRID腳接LED陰 極，可支持16SEGx8GRID的點陣LED顯示面板，最大支持8x4按鍵矩陣。適用于冰箱、空 調、家庭影院等產品的高段位顯示屏驅動。采用LQFP44的封裝形式。
• 工作電壓 3.0-5.5V • 內置RC振蕩器 • 16個SEG腳，8個GRID腳 • SEG腳只能接LED陽極，GRID腳只能接LED陰極 • 最大支持8x4矩陣按鍵（按鍵/顯示復用需硬件電路配合） • 4線串行接口 • 8級整體亮度可調 • 內置顯示RAM為16x8位 • 內置上電復位電路 • 封裝 LQFP44(10.0mm x 10.0mm PP=0.8mm)
觸摸觸控IC系列簡介如下： 標準觸控IC-電池供電系列： VKD223EB --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6 VKD223B --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6 VKD233DB --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V VKD233DH ---工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6通訊接口：直接輸出，鎖存輸出 有效鍵最長時間檢測16S VKD233DS --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝)通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V VKD233DR --- 工作電壓/電流：2.4V-5.5V/1.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）通訊接口：直接輸出，鎖存輸出 低功耗模式電流1.5uA-3V VKD233DG --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V VKD233DQ --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6通訊接口：直接輸出，鎖存輸出 低功耗模式電流5uA-3V VKD233DM --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6 （開漏輸出)通訊接口：開漏輸出，鎖存輸出 低功耗模式電流5uA-3V VKD232C --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 感應通道數：2 封裝：SOT23-6通訊接口：直接輸出，低電平有效 固定為多鍵輸出模式，內建穩壓電路 聯.系.人.許.生：13；63；28；14；41；2（wx同） MTP觸摸IC——VK36N系列抗電源輻射及手機干擾： VK3601L --- 工作電壓/電流：2.4V-5.5V/4UA-3V3 感應通道數：1 1對1直接輸出待機電流小，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOT23-6 VK36N1D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：1 1對1直接輸出觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏封裝：SOT23-6 VK36N2P --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 脈沖輸出觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏封裝：SOT23-6 VK3602XS ---工作電壓/電流：2.4V-5.5V/60UA-3V 感應通道數：2 2對2鎖存輸出低功耗模式電流8uA-3V，抗電源輻射干擾，寬供電電壓 封裝：SOP8 VK3602K --- 工作電壓/電流：2.4V-5.5V/60UA-3V 感應通道數：2 2對2直接輸出低功耗模式電流8uA-3V，抗電源輻射干擾，寬供電電壓 封裝：SOP8 VK36N2D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 1對1直接輸出觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏封裝：SOP8 VK36N3BT ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼鎖存輸出觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOP8 VK36N3BD ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼直接輸出觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOP8 VK36N3BO ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼開漏輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP8/DFN8（超小超薄體積） VK36N3D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 1對1直接輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N4B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：4 BCD輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N4I---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：4 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N5D ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 1對1直接輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N5B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 BCD輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N5I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N6B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：6 BCD輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N6I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：6 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N7B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：7 BCD輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N7I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：7 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N8B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：8 BCD輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N8I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：8 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N9I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：9 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） VK36N10I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：10 I2C輸出觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積） 1-8點高靈敏度液體水位檢測IC——VK36W系列： VK36W1D---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：1 可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾封裝：SOT23-6 備注：1. 開漏輸出低電平有效 2、適合需要抗干擾性好的產品應用 VK36W2D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：2 可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾封裝：SOP8 備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇 VK36W4D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：4 可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾封裝：SOP16/DFN16 備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇 VK36W6D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：6 可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾封裝：SOP16/DFN16 備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇 VK36W8I ---工作電壓/電流：2.2V-5.5V/10UA-3V3 I2C輸出 水位檢測通道：8 可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾封裝：SOP16/DFN16 備注：1. IIC+INT輸出 2、輸出模式/輸出電平可通過IO選擇 *水位檢測芯片可用于需要檢測水位，缺水，溢出等場合。適合應用于飲水機、凈飲機、咖啡機、水壺、洗碗機、制冰機等水相關家用電器和電子產品。 測試環境：在一個玻璃容器外壁（玻璃1-5毫米不等），通過雙面電子導熱硅膠，把水位檢測PCB直接貼在玻璃上面檢測水位。 簡介：VK36W水位檢測系列是抗干擾能力強，穿透能力高的水位檢測專用觸摸芯片。擁有1-8點檢測點，適合于多種應用段位檢測。封裝為SOT23-6,SOP8,SOP16上電就能檢測水位點是否有水，水從無水到有水，從有水到無水，都可以檢測出來。檢測時可以不接觸到水（隔空）在水箱外面檢測到水位，也可以用金屬探針接觸到水來檢測水位。在高干擾或者AC開關電源的應用中也可以正常工作。 應用于多種液體水位檢測產品，檢測缺水，水位，溢水等多種場景：智能馬桶蓋，抽水馬桶，水蒸鍋，凈水機，空調扇，洗碗機，加濕器，咖啡機，飲水機，制冰機，魚 缸加熱棒，浮水器，浴缸，潔具 ---- 家用家電系列
|
