PC0401同步降壓4A/18V輸入帶限流軟啟動過溫過壓過流保護

發布時間：2023-11-27 17:29 發布者：13603089129

關鍵詞：降壓芯片 , DC-DC降壓

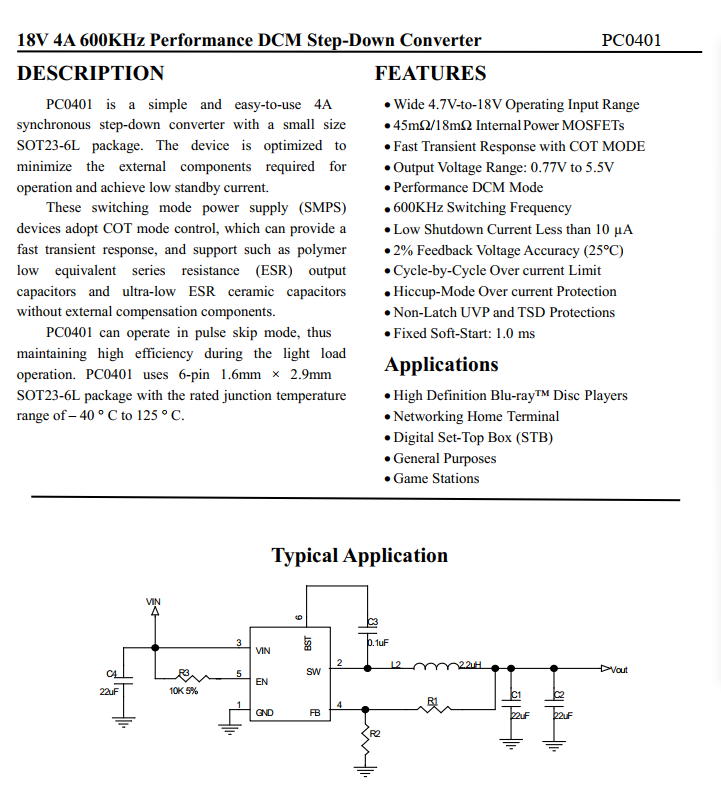

描述

PC0401是一款簡單易用的4A同步降壓轉換器，具有小尺寸的SOT23-6L封裝。該設備經過優化，以最大限度地減少運行所需的外部組件，并實現低待機電流。

這些開關模式電源（SMPS）設備采用COT模式控制，可以提供快速瞬態響應，并支持聚合物低等效串聯電阻（ESR）輸出電容器和超低ESR陶瓷電容器，無需外部補償組件。

PC0401可以在脈沖跳過模式下運行，從而在輕負載運行期間保持高效率。PC0401使用6針1.6mm×2.9mmSOT23-6L封裝，額定結溫度范圍為-40°C至125°C。

特點

寬4.7V至-18V工作輸入范圍45mΩ/18mΩ內部功率MOSFET

帶COT模式的快速瞬態響應輸出電壓范圍：0.77V至5.5V

性能DCM模式600KHz開關頻率

低關機電流小于10μA2%反饋電壓精度（25°C）逐周期超過電流限制

過電流保護的打嗝模式

非閂鎖UVP和TSD保護

固定軟啟動：1.0毫秒

應用

高清藍光TM光盤播放器網絡家庭終端

數字機頂盒（STB）

PC0401 18V 4A Buck 同步降壓電路.pdf (1.6 MB)
