基于PCIe的高速模擬AD采集卡

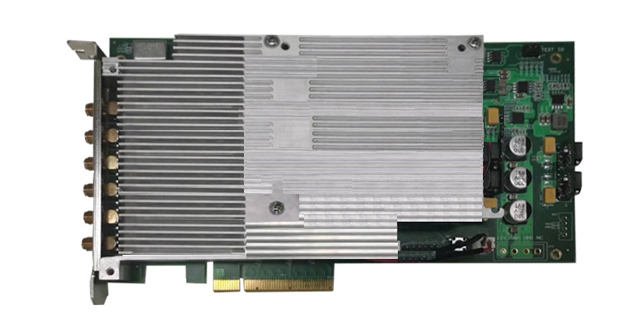

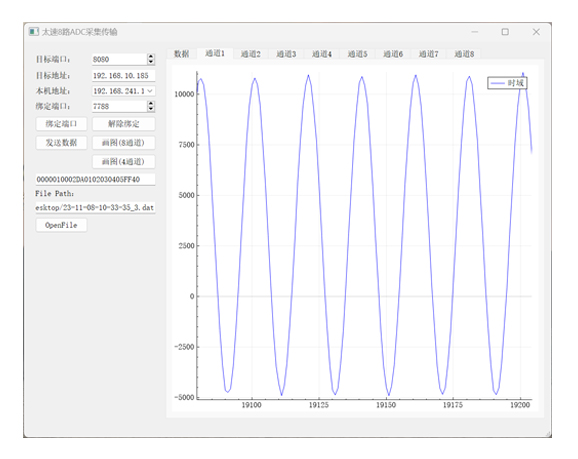

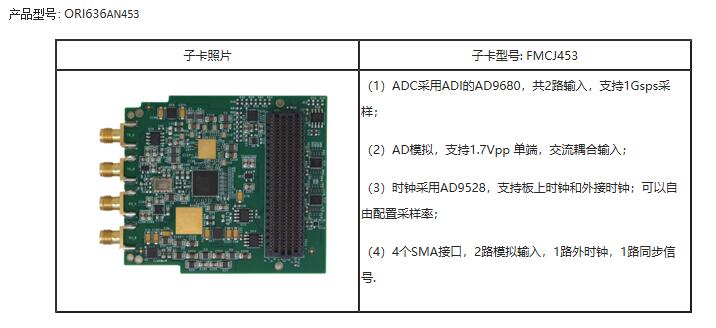

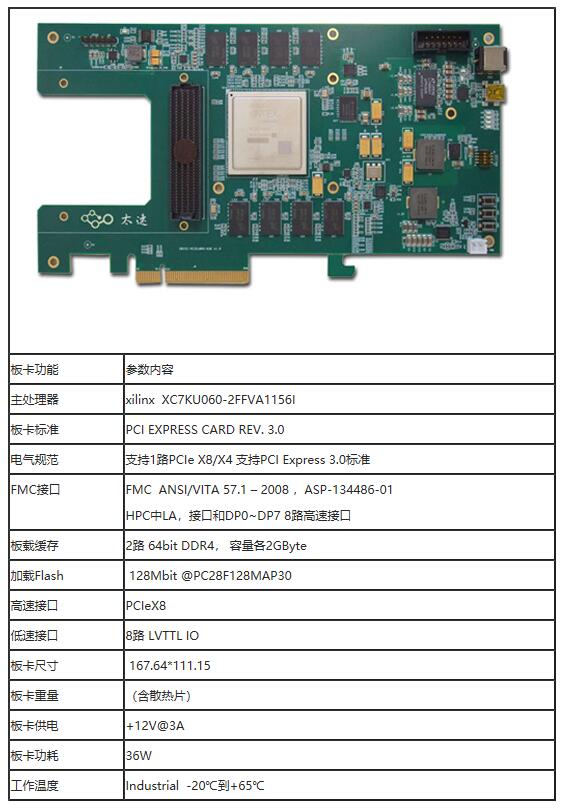

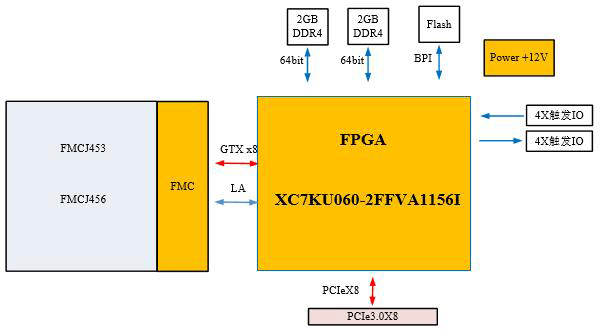

一、產品概述       基于PCIe的一款分布式高速數據采集系統，實現多路AD的數據采集，并通過PCIe傳輸到存儲計算服務器，實現信號的分析、存儲。       產品固化FPGA邏輯，適配2路1Gsps/2路2Gsps采集，實現PCIe的觸發采集，單次采集容量2GB，開源的PCIe QT客戶端軟件，用戶可以在很短的時間內完成采集器程序的開發，如連續信號采集、數據處理算法等，開發效率高、難度小。       適用于：實驗室數據采集，記錄等應用。 二、技術規格 2.1 基于XC7KU060 的數字底板 2.2 FMC AD 子卡 三、應用軟件   2路AD采集PCIe傳輸（453 + 536）   軟件實現FPGA邏輯 AD采集，PCIe XDMA傳輸，寄存器配置   采集顯示上位機一體，支持2通道AD數據顯示，以及數據落盤。 實物圖：
