基于PCIe的中速模擬AD采集卡

一、產品概述

      基于PCIe的一款分布式高速數據采集系統，實現多路AD的數據采集，并通過PCIe傳輸?shù)酱鎯τ嬎惴��?wù)器，實現信號的分析、存儲。

      產品固化FPGA邏輯，適配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，實現PCIe的觸發采集，單次采集容量2GB，開源的PCIe QT客戶端軟件，用戶可以在很短的時間內完成采集器程序的開發，如連續信號采集、數據處理算法、網絡通訊等，開發效率高、難度小。

      適用于：實驗室數據采集，記錄等應用。

二、技術規格

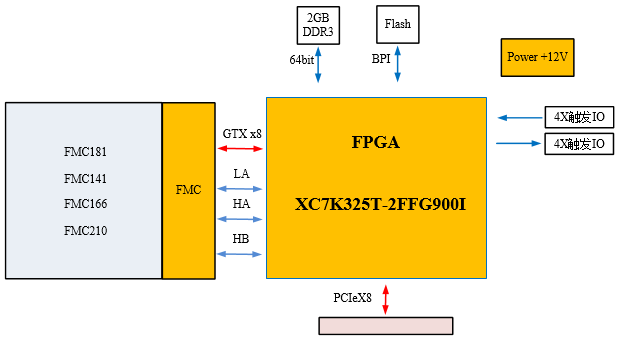

2.1 基于XC7K 325T 的數字底板
2.2 FMC AD 子卡

3 應用軟件

      8路AD采集PCIe傳輸（181 + 136）

    軟件實現FPGA邏輯 AD采集，PCIe XDMA傳輸，寄存器配置

    采集顯示上位機一體，支持8通道AD數據顯示，以及數據落盤。

實物圖

標簽: 大規模 MIMO , 高速數據采集系統 , 中速模擬AD采集卡 , AD采集卡 , 實驗室數據采集
