On Semi公司的NCV7425是全特性局部互連網絡(LIN)v2.1收發器，用在LIN協議控制器和物理總線間接口。器件還集成了低壓降穩壓器。總線電壓±45 V，傳輸速率高達20kBaud,輸出電壓3.3V或5V，負載電流高達150mA，主要用在汽車和工業網絡。 NCV7425是一個全功能的局部互連網絡（LIN）收發器，可作為LIN協議控制器和物理總線之間的接口。NCV7425 LIN器件是安森美半導體車內網絡（IVN）收發器系列的一員，它集成了LIN V2.1物理收發器和低壓降穩壓器。它可以在惡劣的汽車環境中工作，并符合TS16949質量流程。 LIN總線用于傳輸來自控制設備的如門鎖、后視鏡、汽車座椅、天窗等低速數據，且以盡可能低的成本實現�？偩�旨在盡可能多的減少連線，并在每個節點使用一條連線。每個節點都有一個從MCU狀態機，用以識別和轉換各種功能的特別指令。LIN總線的主要特點是，所有功能通常與乘客的舒適性相關，時間并不重要。

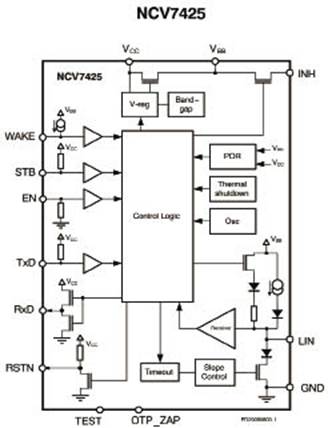

圖1 NCV7425功能方框圖
圖2 NCV7425應用框圖 NCV7425主要特性 • LIN總線收發器 - LIN符合修訂版2.1規范（向下兼容2.0和1.3版本）和J2602 -總線電壓±45V -最高傳輸速率20kBaud -集成斜率控制以改善EMI兼容性 •封裝 - SOIC-16寬體綠色封裝，裸露焊盤 •保護 -熱關斷 -針對電源和接地的，引腳LIN和WAKE上的模糊短路保護 -負載突降保護（45V） -汽車環境瞬變的總線引腳保護 -最高±10kV的，LIN, INH, WAKE 和VBB的ESD保護 •穩壓器 -兩個版本：輸出電壓3.3 V或5 V，最高負載為150mA -帶復位輸出的欠壓檢測器，可對上電的微控制器進行復位 - 輔助用途INH輸出（外部上拉或對電池分壓的電阻分壓器之間的切換，外部電壓調節器的控制等） •模式 -普通模式：低（最多10個Baud）或普通斜率下的LIN通信 -休眠模式：VCC切換為“關閉”，并且LIN總線上沒有通信 -待機模式：VCC切換為“開”，但LIN總線上沒有通信 -喚醒信號使元器件從休眠模式進入待機模式，該信號可以是LIN命令或WAKE引腳上的數字輸入信號。當芯片在待機模式時，可以探測并標 記LIN總線上的喚醒信號 •無鉛封裝已上市NCV7425典型應用 •汽車 •工業網絡
圖3 評估板NCV74250V1GEVB建立連接圖
圖4 評估板NCV74250V1GEVB電路圖 NCV74250V1GEVB評估板 NCV74250V1GEVB是一個具有集成低壓降穩壓器的針對LIN收發器的參考設計。該參考設計可通過IO引腳與一個外部微控制器連接，或通過簡單開關板連接。該板使得設計者對NCV7425器件的評估更加方便，快捷。其設計采用了較少的材料，和較小的尺寸。 NCV7425EVB評估板，它可以用于安森美半導體的NCV7425 LIN收發器（具有穩壓器和復位引腳）。其功能和主要參數可以通過NCV7425EVB評估板進行評估。NCV7425是一個全功能的本地互連網（LIN）收發器，用于LIN協議控制器和物理總線之間的連結。NCV7425 LIN設備是安森美半導體車內網絡（IVN）收發器系列的一員，它集成了LIN V2.1物理收發器和低壓降穩壓器。它可以在惡劣的汽車環境中工作，并符合TS16949質量流程。 NCV74250V1GEVB評估板特性 •單排引腳頭連接到所有的電路信號，可以使該評估板很容易地應用于復雜的應用程序，頭組裝可以選擇與板平面垂直，或平行 •所有電路信號都有示波器測試點 •主電源（電池）反向保護和解耦 •去耦VCC穩壓器輸出 • RSTN開漏輸出附加上拉電阻 •開關監測喚醒輸入過濾器電路 •板上本地喚醒開關 • LIN總線終止和可選的ESD保護 •散熱片和底部平面良好的熱連接回路 詳情請見: http://www.qingdxww.cn/thread-83673-1-1.html |
