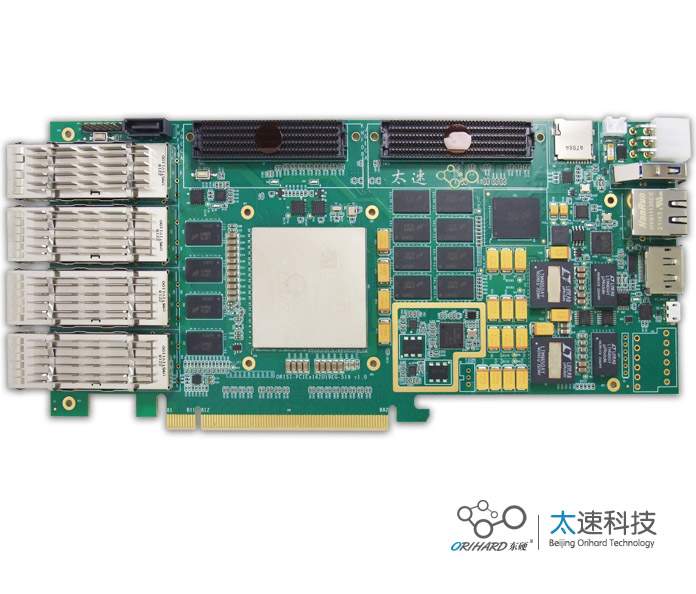

基于ZU19EG的4路100G光纖的PCIe 加速計算卡
一、板卡概述
      本板卡系我司自主設計研發,基于Xilinx公司Zynq UltraScale+ MPSOC系列SOC XCZU19EG-FFVC1760架構,支持PCIE Gen3x16模式。其中,ARM端搭載一組64-bit DDR4,總容量達4GB,可穩定運行在2400MT/s,PL端支持兩組64-bit DDR4,每組容量均為4GB,最高運行速率支持2666MT/s;板卡具有自控上電順序,支持多種啟動模式,如Nor Flash啟動,EMMC啟動,SD卡啟動等。板卡對外支持1路USB3.0接口、1路千兆以太網接口、1路DP輸出接口、2路調試串口(RS232)、2路Can接口,另有4路QSFP28接口,支持100G數據傳輸速率。PL端擴展1個標準FMC HPC接口,支持8路GTH接口和LA/HA/HB全定義接口。板卡設計滿足工業級要求,可用于高速信號處理、車載雷達信號處理等領域。

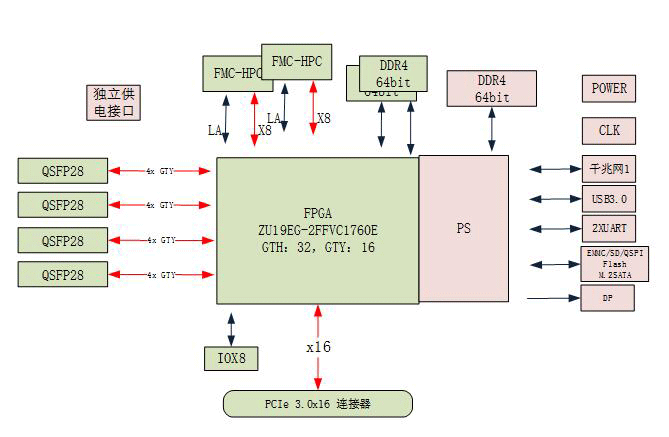

圖 2:ZU19EG板卡原理框圖
二、主要功能和性能
板卡功能
參數
內容
PL端
FMC
2路 FMC HPC,ASP-134486-01
每路 8路GTH,LA 定義
光纖
4路QSFP28+,可配置100G、40G以太網、Aurora、RapidIO協議
DDR4
2組 64-bit/4GB,2400MT/s
PCIe Gen3 x16
支持PCIe3.0協議;
IO
8個3.3V IO
PS端
DDR
DDR4,64-bit/4GB,2400MT/s;
QSPI Flash
QSPI x2 NorFlash,每片容量512Mb
EMMC
32GB
SD Card
提供16GB SD卡
CAN
2路CAN
Display Port
支持Display Port 1.2a協議標準,僅支持對外輸出
USB
1路USB3.0
網絡
1路千兆以太網,RJ45接口
RS232
2路RS232調試串口
板卡尺寸
標準PCIe 全高 2/3長
板卡重量
(含散熱片)
板卡供電
電壓:+12VDC±10%@5A
板卡功耗
60W
工作溫度
Industrial  -20℃到+65℃




三、軟件支持
●  PS端QSPI加載測試代碼;
●  PS端EMMC加載測試代碼;
●  PS端SD卡加載測試代碼;
●  PS端DDR4讀寫測試代碼;
●  PS端千兆網口收發測試代碼;
●  PS端RS232接口讀寫測試代碼;
●  PS端CAN接口讀寫測試代碼;
●  PS端DisplayPort接口測試代碼;
●  PS端USB3.0接口讀寫測試代碼;
●  PL端SPI接口的DataFlash讀寫測試代碼;
●  PL端4組 QSFP28+接口ibert模式測試代碼;
●  PL端的DDR讀寫測試代碼
●  PL端PCIe Gen3 x16 XDMA接口測試軟件;
●  其它GPIO信號連通性測試代碼;
四、應用領域
      高速信號處理, 光纖接入,加速計算
