本例中的電路使用一個簡單的比較器電路做上電時間的延遲，用于汽車倒車攝像頭。本例提出了一種避免這種情況的簡單而廉價的方法。

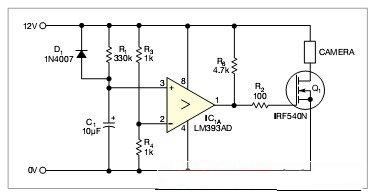

圖1，本電路為汽車的倒車攝像頭產生了一個2s的供電延遲。 本電路的輸入端連接到倒車燈的正極和負極端子(圖1)。電路通過一只MOSFET為攝像頭供電。R1與C1構成一個時間延遲元件(參考文獻1)。當?shù)管嚐袅習r，它通過電阻R1為電容緩慢充電。R3與R4構成一個分壓器，用于將比較器的反相端設為6V。電源加在電路上的瞬間，比較器輸出為低，MOSFET關斷。當C1的電壓上升超過6V時，比較器輸出為高，MOSFET導通。R1與C1的值將延遲時間設為2.2秒。可以根據電容的充電時間，用下式計算出這個時間值： VC(t)=VIN×[1-e-(t/R1C1)]， 6=12×[1-e-(t/33kΩ×100μF)]，且 t=2.287s 改變R1或C1的值可以設定不同的延遲時間。當檔桿從倒車位切換到任何其它位置時，電容C1通過D1、R3和R4在60ms內放電。當你在駐車與駕駛之間轉換，檔桿通過倒車位時，由于有2s的時間延遲，攝像頭不會通電。 |
